Giải Công nghệ 10 trang 54 Kết nối tri thức

Với Giải Công nghệ 10 trang 54 trong Bài 9: Hình chiếu vuông góc Công nghệ lớp 10 Kết nối tri thức hay nhất, ngắn gọn sẽ giúp học sinh dễ dàng trả lời các câu hỏi & làm bài tập Công nghệ 10 trang 54.

Giải Công nghệ 10 trang 54 Kết nối tri thức

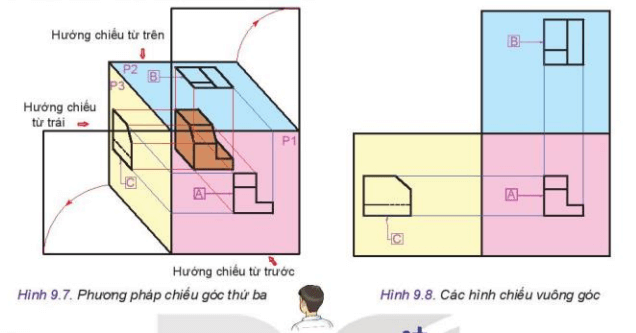

Khám phá trang 54 Công nghệ 10: Hình 9.7 và Hình 9.8 mô tả phương pháp chiếu góc thứ ba. Quan sát các hình trên và cho biết

- Vị trí của vật thể so với các mặt phẳng hình chiếu.

- Mối quan hệ giữa vật thể, mặt phẳng hình chiếu và người quan sát.

- Vị trí tương đối giữa các hình chiếu vuông góc.

Hình 9.7 và Hình 9.8 mô tả phương pháp chiếu góc thứ ba. Quan sát các hình trên và cho biết

Lời giải:

Quảng cáo

- Vị trí của vật thể so với các mặt phẳng hình chiếu:

+ Mặt phẳng hình chiếu đứng nằm trước vật thể.

+ Mặt phẳng hình chiếu bằng nằm trên vật thể

+ Nặt phẳng hình chiếu cạnh nằm bên trái vật thể.

- Mối quan hệ giữa vật thể, mặt phẳng hình chiếu và người quan sát: Các mặt phẳng hình chiếu nằm giữa người quan sát và vật thể.

- Vị trí tương đối giữa các hình chiếu vuông góc:

+ Hình chiếu đứng nằm phía dưới hình chiếu bằng

+ Hình chiếu cạnh nằm bên trái hình chiếu đứng

Luyện tập trang 54 Công nghệ 10: Cho vật thể, các hướng chiếu A, B, C và các hình chiếu 1, 2, 3 (Hình 9.9) hãy

a. Lập bảng theo mẫu Bảng 9.1. Đánh dấu (x) vào bảng đó để chỉ ra sự tương ứng của hình chiếu với hướng chiếu và ghi tên gọi các hình chiếu.

Cho vật thể các hướng chiếu A, B, C và các hình chiếu 1 2 3 Hình 9.9 hãy

b. Lập hai bảng theo mẫu Bảng 9.2 và Bảng 9.3 và ghi số thứ tự của hình chiếu vào các ô của các bảng đó để chỉ rõ cách bố trí các hình chiếu theo phương pháp chiếu góc thứ nhất (PPCG1) và phương pháp chiếu góc thứ ba(PPCG3)

Cho vật thể các hướng chiếu A, B, C và các hình chiếu 1 2 3 Hình 9.9 hãy

Cho vật thể các hướng chiếu A, B, C và các hình chiếu 1 2 3 Hình 9.9 hãy

Lời giải:

Quảng cáo


a.


A

B

C

Tên gọi hình chiếu

1



x

Hỉnh chiếu bằng

2


x


Hình chiếu đứng

3

x



Hình chiếu cạnh

b.

+ PPCG 1:

 2

3

1



+ PPCG 2:


1

3

2

Lời giải bài tập Công nghệ lớp 10 Bài 9: Hình chiếu vuông góc Kết nối tri thức hay khác:
