Bài 12 trang 92 Chuyên đề Toán 11 Chân trời sáng tạo

Giải Chuyên đề Toán 11 Bài tập cuối chuyên đề 3 - Chân trời sáng tạo

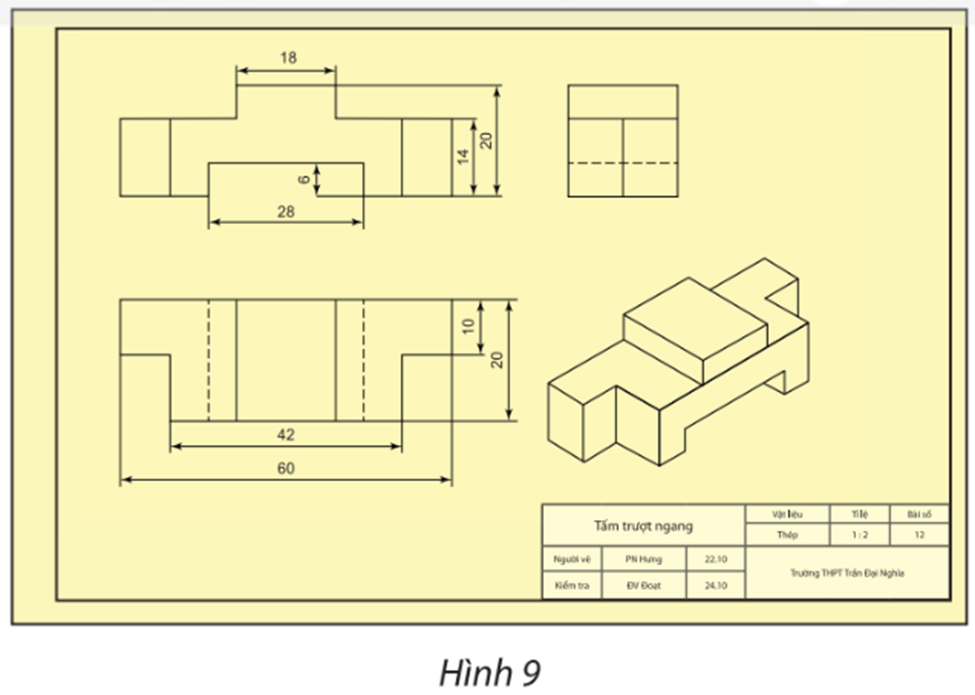

Bài 12 trang 92 Chuyên đề Toán 11: Đọc bản vẽ kĩ thuật trong Hình 9.

– Cho biết tên gọi của bản vẽ và tỉ lệ.

– Liệt kê các loại hình chiếu đã sử dụng.

– Liệt kê kích thước ba chiều của vật và kích thước khối hình học tạo thành.

Lời giải:

– Tên gọi của bản vẽ: Tấm trượt ngang.

– Tỉ lệ: 1:2.

– Có hai loại hình chiếu đã sử dụng: Hình chiếu vuông góc và hình chiếu trục đo.

– Liệt kê kích thước ba chiều của vật: chiều dài 60 cm, chiều rộng 20 cm, chiều cao 20 cm.

– Liệt kê kích thước các khối hình học tạo thành:

+ khối hộp chữ nhật có chiều dài 28 cm, chiều rộng 20 cm, chiều cao 6 cm;

+ hai khối hộp chữ nhật có chiều dài 10 cm, chiều rộng 9 cm, chiều cao 14 cm;

+ hai khối hộp chữ nhật có chiều dài 10 cm, chiều rộng 9 cm, chiều cao 6 cm;

+ hai khối hộp chữ nhật có chiều dài 20 cm, chiều rộng 12 cm, chiều cao 6 cm.
