Bài 5 trang 89 Chuyên đề Toán 11 Chân trời sáng tạo
Giải Chuyên đề Toán 11 Bài 2: Bản vẽ kĩ thuật - Chân trời sáng tạo
Bài 5 trang 89 Chuyên đề Toán 11: Lập bản vẽ kĩ thuật trên khổ giấy A4 gồm ba hình chiếu và các kích thước của chi tiết cơ khí “Giá đỡ chữ V” có hình chiếu trục đo như Hình 17. Cho biết mỗi hình thoi biểu diễn một hình vuông có cạnh 10 mm.
Lời giải:
Bước |
Thao tác |
Hình vẽ minh họa |
1 |

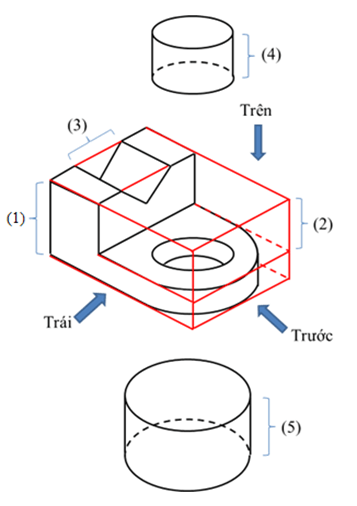

– Quan sát vật thể. – Phân tích hình dạng: (1), (2): khối hộp chữ nhật. (3): khối lăng trụ tam giác. (4), (5): khối trụ tròn xoay. – Chọn các hướng chiếu vuông góc với các mặt của vật thể. |
|
2 |
Chọn tỉ lệ thích hợp 1:1 với khổ giấy A4 và kích thước vật thể. Bố trí ba hình chiếu cân đối trên bản vẽ theo các hình chữ nhật bao ngoài các hình chiếu. |
|
3 |
Vẽ ba hình chiếu từng phần của vật thể với các đường gióng tương ứng từ tổng quát đến chi tiết. |
|
4 |
Tô đậm các nét thấy của vật thể trên các hình chiếu, dùng nét đứt để biểu diễn các đường bao khuất. |
|
5 |
Kẻ các đường gióng kích thước, đường kích thước và ghi số kích thước trên các hình chiếu. |
|
6 |
Kẻ khung vẽ, khung tên, ghi các nội dung của khung tên. |
Bản vẽ kĩ thuật trên khổ giấy A4 gồm ba hình chiếu và các kích thước của cái bục gỗ có hình chiếu trục đo như Hình 14 là:
