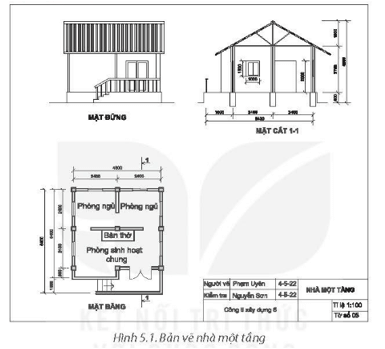

Kẻ Bảng 5.1 vào vở rồi trình bày nội dung đọc bản vẽ nhà một tầng (Hình 5.1) theo trình tự trong bảng

Trình tự đọc

Nội dung

Kết quả đọc bản vẽ nhà một tầng

1. Khung tên

- Tên gọi ngôi nhà

- Tỉ lệ

?

?

2. Hình biểu diễn

Tên gọi các hình biểu diễn.

?

3. Kích thước

- Kích thước chung

- Kích thước từng bộ phận

?

?

4. Các bộ phận chính

- Số phòng

- Số cửa đi và cửa sổ

- Các bộ phận khác

?

?

?

Trình tự đọc

Nội dung

Kết quả đọc bản vẽ nhà một tầng

1. Khung tên

- Tên gọi ngôi nhà

- Tỉ lệ

- Nhà một tầng.

- 1 : 100

2. Hình biểu diễn

Tên gọi các hình biểu diễn.

Mặt đứng, mặt bằng, mặt cắt 1 – 1

3. Kích thước

- Kích thước chung

- Kích thước từng bộ phận

- 6 400 × 4 800 × 4 800.

- Phòng sinh hoạt chung

4 800 × 3 000

- Phòng ngủ kích thước

2 400 × 2 400

- Nền cao 600, tường cao 2 700, mái cao 1 500.

4. Các bộ phận chính

- Số phòng

- Số cửa đi và cửa sổ

- Các bộ phận khác

- 1 phòng sinh hoạt chung, 2 phòng ngủ.

- 1 cửa đi đơn 2 cánh và 6 cửa sổ đơn.

- Lan can.
