Từ đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế

Sách bài tập Vật Lí 11 Bài 23: Điện trở. Định luật Ôm - Kết nối tri thức

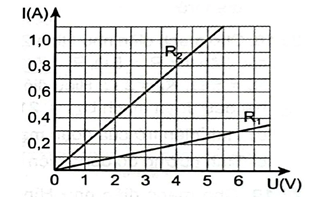

Câu 23.13 trang 55 Sách bài tập Vật Lí 11: Từ đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế đối với hai điện trở ${\text{R}}_1,{\text{R}}_2$ trong Hình 23.1. Điện trở ${\text{R}}_1,{\text{R}}_2$ có giá trị là

A. $R_1=5\text{Ω};R_2=20\text{Ω}$.

B. $R_1=10\text{Ω};R_2=5\text{Ω}$.

C. $R_1=5\text{Ω};R_2=10\text{Ω}$.

D. $R_1=20\text{Ω};R_2=5\text{Ω}$.

Lời giải:

Đáp án đúng là D

$R_1=\frac{6}{0,3}=20\Omega ;R_2=\frac{4}{0,8}=5\Omega$
