Cho một nguồn điện có suất điện động E và điện trở trong r

Sách bài tập Vật Lí 11 Bài tập cuối chương 4 - Kết nối tri thức

Câu IV.22 trang 67 Sách bài tập Vật Lí 11: Cho một nguồn điện có suất điện động E và điện trở trong r. Nguồn điện được mắc với một điện trở R tạo thành mạch kín. Vẽ đồ thị phụ thuộc của hiệu suất nguồn điện vào cường độ dòng điện.

Lời giải:

Theo định nghĩa hiệu suất: $H=\frac{{\text{P}}_{ci}}{{\text{P}}_p}=\frac{R{I}^2}{\text{E}I}=\frac{RI}{\text{E}}=\frac{\text{E}-rI}{\text{E}}\Rightarrow H=1-\frac{r}{\text{E}}I.$

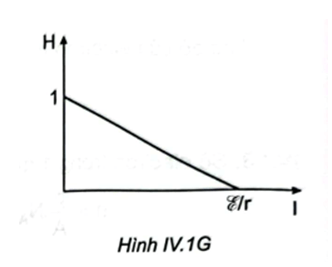

Hình IV.1G. là đồ thị phụ thuộc của hiệu suất nguồn điện vào cường độ dòng điện chạy trong mạch.
