Bài 3.16 trang 79 Chuyên đề Toán 11

Giải Chuyên đề Toán 11 Bài 12: Bản vẽ kĩ thuật - Kết nối tri thức

Bài 3.16 trang 79 Chuyên đề Toán 11: Hãy chọn một vật thể đơn giản theo ý thích của mình và lập bản vẽ kĩ thuật cho vật thể đó.

Quảng cáo

Lời giải:

Chọn vật thể hộp chữ nhật rỗng giữa. Quy ước mỗi cạnh của tam giác đều có chiều dài 1 cm.

Bài 3.16 trang 79 Chuyên đề Toán 11

Lập bản vẽ kĩ thuật:

Bước 1: Nhận thấy rằng vật thể có dạng khối hộp chữ nhật rỗng được bao bởi một hình hộp chữ nhật, phần rãnh cũng là hình hộp chữ nhật.

Bài 3.16 trang 79 Chuyên đề Toán 11

Bước 2: Chọn các hướng chiếu lần lượt vuông góc với mặt trước, mặt trên và mặt bên trái của vật thể.

Bài 3.16 trang 79 Chuyên đề Toán 11

Bước 3: Lần lượt vẽ hình chiếu vuông góc của hình hộp chữ nhật bao bên ngoài vật thể, của khối hộp chữ nhật rỗng và của rãnh hộp chữ nhật.

Bài 3.16 trang 79 Chuyên đề Toán 11

Bước 4: Xóa các nét thừa, chỉnh sửa các nét vẽ theo quy tắc: các đường thấy vẽ bằng nét liền; các đường khuất vẽ bằng nét đứt. Ghi các kích thước của vật thể trên các hình chiếu.

Bài 3.16 trang 79 Chuyên đề Toán 11

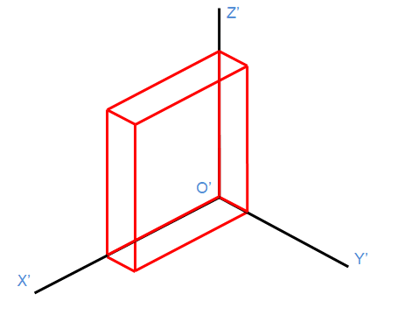

Bước 5: Vẽ hình chiếu trục đo vuông góc đều của vật thể.

Bài 3.16 trang 79 Chuyên đề Toán 11

Bài 3.16 trang 79 Chuyên đề Toán 11

Bước 6: Hoàn thành khung tên, khung bản vẽ để được bản vẽ cuối cùng có dạng như sau:

Bài 3.16 trang 79 Chuyên đề Toán 11
