HĐ1 trang 69 Chuyên đề Toán 11

Giải Chuyên đề Toán 11 Bài 12: Bản vẽ kĩ thuật - Kết nối tri thức

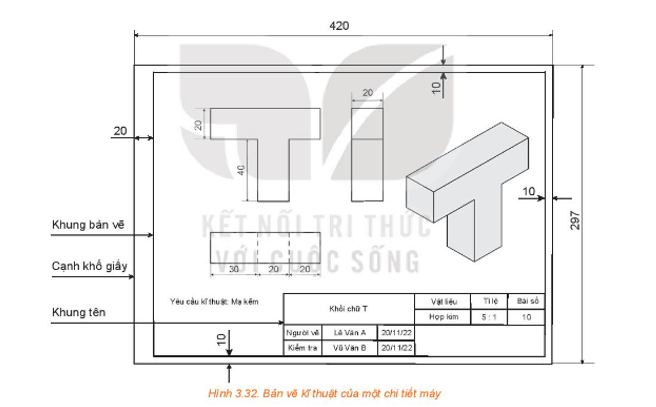

HĐ1 trang 69 Chuyên đề Toán 11: Quan sát bản vẽ kĩ thuật trong Hình 3.32 và trả lời các câu hỏi sau.

a) Bản vẽ kĩ thuật được vẽ trên khổ giấy nào?

b) Các cạnh của khung bản vẽ cách các cạnh của khổ giấy bao nhiêu milimét?

c) Khung tên được đặt ở vị trí nào của bản vẽ và trình bày những thông tin cơ bản nào?

Lời giải:

a) Bản vẽ kĩ thuật được vẽ trên khổ giấy A3 (420 mm × 297 mm).

b) Cạnh của khung bản vẽ cách cạnh trái của khổ giấy là 20 mm; cách cạnh phải của khổ giấy là 10 mm; cách cạnh trên và cạnh dưới của khổ giấy là 10 mm.

c) Khung tên được đặt ở góc dưới bên phải của bản vẽ và trình bày các thông tin cơ bản: - tên vật thể/đề bài tập;

- tên vật liệu;

- tỉ lệ của bản vẽ;

- kí hiệu số bài tập;

- họ, tên người vẽ;

- ngày lập bản vẽ;

- chữ kí của người kiểm tra;

- ngày kiểm tra;

- tên trường, lớp.

Lời giải Chuyên đề Toán 11 Bài 12: Bản vẽ kĩ thuật hay, chi tiết khác:

• Mở đầu trang 68 Chuyên đề Toán 11: Bản vẽ kĩ thuật của một vật thể là tài liệu mô tả chính xác hình dạng, kết cấu và kích thước của vật thể đó. Bản vẽ kĩ thuật cần tuân thủ các nguyên tắc nào? ....

• Luyện tập 1 trang 70 Chuyên đề Toán 11: Hình 3.34b thể hiện một bản vẽ kĩ thuật có kích thước khung bản vẽ là 564 mm × 400 mm. Hỏi bản vẽ đó được vẽ trên khổ giấy nào? ....

• HĐ2 trang 70 Chuyên đề Toán 11: Quan sát bản vẽ kĩ thuật trong Hình 3.32 và cho biết trên bản vẽ đó có những loại nét vẽ nào? Chiều rộng (hay độ dày) của các nét vẽ đó có giống nhau không? ....

• Luyện tập 2 trang 71 Chuyên đề Toán 11: Trên bản vẽ kĩ thuật ở Hình 3.32 có bao nhiêu nét liền mảnh?....

• HĐ3 trang 71 Chuyên đề Toán 11: Quan sát bản vẽ kĩ thuật trong Hình 3.32 và cho biết các kich thước được viết ở vị trí nào của đường kích thước. ....

• Luyện tập 3 trang 72 Chuyên đề Toán 11: Trong Hình 3.37b, kí hiệu nào trong hai kí hiệu C, D ứng với đường kích thước và kí hiệu nào ứng với chữ số kích thước? ....

• HĐ4 trang 72 Chuyên đề Toán 11: Quan sát bản vẽ kĩ thuật trong Hình 3.32 và trả lời các câu hỏi sau: a) Các hình biểu diễn trong bản vẽ có giúp hình dung được hình dạng và cấu tạo của vật thể hay không? ....

• Luyện tập 4 trang 72 Chuyên đề Toán 11: Hình 3.38b thể hiện một phần của bản vẽ. Bản vẽ đó có đáp ứng được các nguyên tắc cơ bản của vẽ kĩ thuật hay không? Giải thích vì sao. ....

• Câu hỏi trang 73 Chuyên đề Toán 11: Để phân biệt hình hộp chữ nhật và hình trụ trong Hình 3.39a ta nên sử dụng thêm hình chiếu gì? ....

• Luyện tập 5 trang 73 Chuyên đề Toán 11: Một phần của bản vẽ được thể hiện trong Hình 3.40. Bản vẽ đó có đáp ứng nguyên tắc đầy đủ trong bản vẽ kĩ thuật không? ...

• HĐ5 trang 74 Chuyên đề Toán 11: Quan sát bản vẽ kĩ thuật trong Hình 3.32 và trả lời các câu hỏi sau:a) Vật thể được biểu diễn trên bản vẽ có tên gọi là gì? ....

• Luyện tập 6 trang 75 Chuyên đề Toán 11: Đọc bản vẽ kĩ thuật trong Hình 3.41b. ...

• Vận dụng trang 75 Chuyên đề Toán 11: Một nhà máy dự định sử dụng 1 tấn hợp kim để sản xuất các chi tiết máy được mô tả như trong bản vẽ kĩ thuật ở Hình 3.32. ....

• HĐ6 trang 75 Chuyên đề Toán 11: Để lập bản vẽ kĩ thuật gồm các hình chiếu vuông góc và hình chiếu trục đo vuông góc đều của một vật thể ta cần tuân theo thứ tự nào? Sắp xếp các bước sau để nhận được trình tự đúng....

• Luyện tập 7 trang 78 Chuyên đề Toán 11: Lập bản vẽ kĩ thuật của vật thể giá chữ U được biểu diễn trên giấy kẻ ô tam giác đều trong Hình 3.46. Quy ước mỗi cạnh của tam giác đều có chiều dài là 1 cm. ....

• Bài 3.12 trang 78 Chuyên đề Toán 11: Quan sát một phần bản vẽ được thể hiện trong Hình 3.47 và giải thích vì sao bản vẽ đó không đáp ứng nguyên tắc đầy đủ trong vẽ kĩ thuật. ....

• Bài 3.13 trang 79 Chuyên đề Toán 11: Đọc bản vẽ kĩ thuật trong Hình 3.48.....

• Bài 3.14 trang 79 Chuyên đề Toán 11: Lập bản vẽ kĩ thuật của vật thể giá chữ U được biểu diễn trên giấy kẻ ô tam giác đều trong Hình 3.49. Quy ước mỗi cạnh của tam giác đều có chiều dài là 1 cm. ....

• Bài 3.15 trang 79 Chuyên đề Toán 11: Tính thể tích của vật thể được biểu diễn trên giấy kẻ ô tam giác đều trong Hình 3.46. Quy ước mỗi cạnh của tam giác đều có chiều dài là 1 cm. ...

• Bài 3.16 trang 79 Chuyên đề Toán 11: Hãy chọn một vật thể đơn giản theo ý thích của mình và lập bản vẽ kĩ thuật cho vật thể đó. ...
