Luyện tập 3 trang 60 Chuyên đề Toán 11 Cánh diều

Giải Chuyên đề Toán 11 Bài 1: Một số nội dung cơ bản về vẽ kĩ thuật - Cánh diều

Luyện tập 3 trang 60 Chuyên đề Toán 11: Hãy xác định hình chiếu trục đo vuông góc đều của những hình tròn nằm trong các mặt phẳng song song với các mặt phẳng tọa độ.

Lời giải:

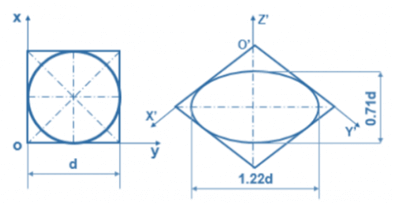

Hình chiếu trục đo vuông góc đều của hình tròn nằm trong các mặt phẳng song song với các mặt tọa độ là hình elip theo các hướng khác nhau.

Trong hình chiếu trục đo vuông góc đều tỉ số biến dạng được quy ước: Nếu vẽ theo hệ số biến dạng quy ước (p = q = r = 1) thì các elip đó có trục dài bằng 1,22d và trục ngắn bằng 0,71d (với d là đường kính của đường tròn).

Góc trục đo hình chiếu trục đo của hình tròn:

Hướng các elip:
