Từ các dụng cụ thí nghiệm như Hình 1.14, đề xuất phương án thí nghiệm khảo sát mối liên hệ

Giải Chuyên đề Vật Lí 12 Bài 1: Các đặc trưng của dòng điện xoay chiều - Chân trời sáng tạo

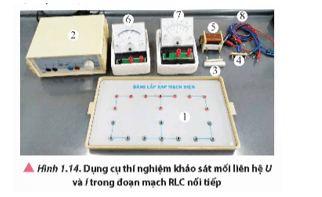

Câu hỏi 5 trang 12 Chuyên đề Vật Lí 12: Từ các dụng cụ thí nghiệm như Hình 1.14, đề xuất phương án thí nghiệm khảo sát mối liên hệ giữa điện áp hiệu dụng và cường độ dòng điện hiệu dụng trong mạch RLC nối tiếp theo các gợi ý sau:

- Cách bố trí thí nghiệm và các bước tiến hành thí nghiệm.

- Dự kiến kết quả cần thu thập và xử lí số liệu.

Lời giải:

Các bước tiến hành thí nghiệm, sắp các phần tử như sơ đồ mạch điện hình 1.15

Bước 1: Lắp mạch điện như sơ đồ Hình 1.15.

Bước 2: Nối hai đầu đoạn mạch với đầu ra của biến áp nguồn để cấp dòng điện xoay chiều cho mạch.

Bước 3: Vặn núm xoay trên biến áp nguồn sao cho điện áp trên vôn kế lần lượt là 3 V, 6 V, 9 V, 12 V, 15 V, 18 V, 21 V. Đọc giá trị tương ứng của cường độ dòng điện trên ampe kế. Ghi kết quả vào vở theo mẫu Bảng 1.2.

* Dự kiến kết quả thí nghiệm (số liệu minh hoạ)
