Giải Công nghệ 12 trang 44 Cánh diều

Với Giải Công nghệ 12 trang 44 trong Bài 9: Sơ đồ hệ thống điện trong gia đình Công nghệ 12 Cánh diều hay nhất, ngắn gọn sẽ giúp học sinh dễ dàng trả lời các câu hỏi & làm bài tập Công nghệ 12 trang 44.

Giải Công nghệ 12 trang 44 Cánh diều

Câu hỏi 1 trang 44 Công nghệ 12: Sơ đồ nguyên lí của hệ thống điện dùng để làm gì? Trình bày các bước vẽ sơ đồ nguyên lí

Lời giải:

- Chức năng của sơ đồ nguyên lí hệ thống điện: biểu diễn mối liên hệ diện của các phần tử trong hệ thống điện mà không thể hiện vị trí và cách lắp đặt của chúng. Sơ đồ nguyên lí dùng để phân tích chức năng, nghiên cứu nguyên lí làm việc của hệ thống điện.

- Các bước vẽ sơ đồ nguyên lí:

Bước	Nội dung
1	Xác định các thiết bị điện có trong hệ thống điện.
2	Phân tích mối liên hệ của các thiết bị điện có trong hệ thống điện.
3	Vẽ sơ đồ. - Vẽ dây nguồn; - Vẽ đường dây dẫn điện nối dây nguồn tới các thiết bị trong hệ thống điện.

Câu hỏi 2 trang 44 Công nghệ 12: Mô tả sơ đồ nguyên lí của hệ thống điện ở Hình 9.1.

Lời giải:

Mô tả sơ đồ nguyên lí của hệ thống điện ở Hình 9.1:

Bộ phận	Mô tả
Aptomat tổng hai cực (ApT)	Đóng cắt nguồn điện xoay chiều 220 V (cả dây pha và dây trung tỉnh) cấp điện vào nhà.
Mạch điện có hai nhánh sử dụng hai aptomat một cực	Đóng cắt dây pha: Ap1 cung cấp cho một ổ cắm, Ap2 cung cấp cho hai đèn Đ1 và Đ2 qua hai công tắc CT1 và CT2 để điều khiển hai đèn.
Dây trung tính từ ApT	Nối trực tiếp đến đèn và ổ cắm.

Câu hỏi 1 trang 44 Công nghệ 12: Sơ đồ lắp đặt của hệ thống điện có chức năng gì? Trình bày các bước vẽ sơ đồ lắp đặt

Lời giải:

- Chức năng của sơ đồ lắp đặt hệ thống điện:

+ Biểu thị rõ vị trí và cách lắp đặt từng phần tử của hệ thống trong thực tế.

+ Dự trù vật liệu, lắp đặt, sửa chữa, bảo trì và bảo dưỡng các thiết bị điện của hệ thống điện và được thiết lập dựa trên sơ đồ nguyên lí cùng với bản vẽ xây dựng của ngôi nhà.

- Các bước vẽ sơ đồ lắp đặt:

Bước	Nội dung
1	Nghiên cứu sơ đồ nguyên lí.
2	Vẽ dây nguồn.
3	Xác định vị trí lắp đặt các thiết bị, đồ dùng điện.
4	Vẽ đường dây dẫn điện nổi các thiết bị, đồ dùng điện dựa theo sơ đồ nguyên lí.

Câu hỏi 2 trang 44 Công nghệ 12: Mô tả sơ đồ lắp đặt của hệ thống điện ở Hình 9.2.

Lời giải:

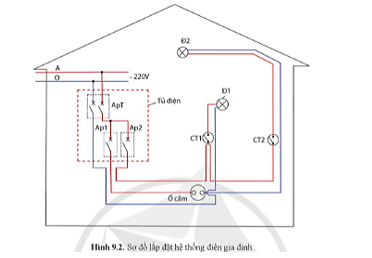

Mô tả sơ đồ lắp đặt của hệ thống điện ở Hình 9.2:

Thiết bị	Mô tả
Hai đèn điện Đ1, Đ2	Lắp đặt ở vị trí cần chiếu sáng trong nhà.
Công tắc CT1, CT2	Lắp đặt ở vị trí thuận tiện cho thao tác bật tắt đèn, dây dẫn diện lồng trong ống gen đảm bảo an toàn.
Aptomat Ap2	Lắp đặt trong từ điện để đóng cắt nguồn và bảo vệ mạch khi có sự cố.
