I - GIỚI THIỆU CHUNG

Thân máy và nắp máy là những chi tiết cố định , dùng để lắp đặt tất cả các cơ cấu và hệ thống của động cơ.

Trong thân máy, phần để lắp xilanh gọi là thân xilanh, phần để lắp trục khuỷu gọi là cacte hoặc hộp trục khuỷu. Cacte có thể chế tạo liền khối hoặc chia làm hai nửa: nửa trên và nửa dưới. Ở một số loại động cơ, nửa trên của cacte được làm liền với thân xilanh. Ở động cơ xe máy, cacte được chia thành hai nửa theo mặt phẳng vuông góc với trục khuỷu của động cơ.

II - THÂN MÁY

1.Nhiệm vụ

Thân máy dùng để lắp đặt các cơ cấu vá hệ thống của động cơ.

2. Cấu tạo

Cấu tạo của thân máy phụ thuộc vào sự bố trí các xilanh, cơ cấu và hệ thống của động cơ. Nhìn chung cấu tạo của cacte tương đối giống nhau, sự khác biệt chủ yếu là phần thân xilanh.

- Thân xi lanh của động cơ làm mát bằng nước có cấu tạo khoang chứa nước làm mát, khoang này gọi là “áo nước”.

- Thân xi lanh của động cơ làm mát bằng không khí có các cánh tản nhiệt

Xilanh được lắp trong thân xilanh, có dạng hình ống, mặt trụ bên trong được gia công với độ chính xác cao. Xilanh có thể được làm rời hoặc đúc liền với thân xilanh.

III - NẮP MÁY

1.Nhiệm vụ

Nắp máy (nắp xi lanh) cùng với xi lanh, đỉnh pit-tông tạo thành buồng cháy của động cơ.

Nắp máy dùng để lắp đặt các chi tiết, cụm chi tiết như: bugi, vòi phun, cơ cấu phân phối khí, xuppáp, dường ống nạp, thải, áo nước làm mát, cánh tản nhiệt.

2. Cấu tạo

Cấu tạo tuỳ thuộc vào việc lắp đặt, bố trí các chi tiết và cụm chi tiết trên nó.

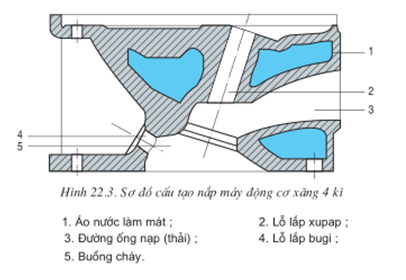

Nắp máy động cơ làm mát bằng nước dùng cơ cấu phân phối khí xuppáp treo có cấu tạo phức tạp (H 22.3), do phải có áo nước làm mát, lỗ lắp xuppáp, dường ống nạp, thải…

Nắp máy động cơ làm mát bằng không khí dùng cơ cấu phân phối khí xuppáp đặt hoặc động cơ 2 kì có cấu tạo đơn giản hơn
