Câu 6 trang 72 Công nghệ 11

Bài 14: Ôn tập phần - Vẽ kĩ thuật

Câu 6 trang 72 Công nghệ 11: Hình chiếu trục đo vuông góc đều và hình chiếu trục đo xiên góc cân các thông số như thế nào?

Lời giải:

- Hình chiếu trục đo vuông gócđều:

    + Góc trục đo X’O’Y’=Y’O’Z’=X’O’Z’=120 độ.

    + Hệ số biến dạng: p=q=r (thường lấy p=q=r=1).

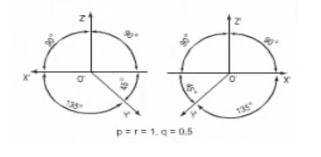

- Hình chiếu trục đo xiên góc cân:

    + Hệ số biến dạnh p = r = 1, q = 0.5

    + Góc trục đo X’O’Y’=Y’O’Z’=135độ X’O’Z’=90 độ
