I - KHÁI NIỆM, PHÂN LOẠI MẠCH ĐIỆN TỬ

1. Khái niệm

Mạch điện tử là mạch điện mắc phối hợp giữa các linh kiện điện tử với các bộ phận nguồn,dây dẫn để thực hiện một chức năng nào đó trong kỹ thuật điện tử.

2. Phân loại

Mạch điện tử có nhiều cách phân loại khác nhau , về cơ bản được phân theo hình 7.1

II - MẠCH CHỈNH LƯU VÀ NGUỒN MỘT CHIỀU

1. Mạch chỉnh lưu

Nguồn điện một chiều cung cấp cho các thiết bị điện tử có thể dùng pin, acquy hoặc chỉnh lưu đổi điện xoay chiều thành điện một chiều.

Mạch chỉnh lưu dùng các Điot tiếp mặt để đổi điện xoay chiều thành điện một chiều. Có nhiều cách mắc mạch chỉnh lưu”

a) Mạch chỉnh lưu nửa chu kì

Trong khoảng 0 ÷ ∏, nguồn u₂ ở nửa chu kì dương, điot Đ phân cực thuận, dẫn điện, cho dòng điện I chạy qua tải theo chiều từ trên xuống dưới về cuộn thứ cấp của biến áp, khép kín mạch.

Trong khoảng ∏ ÷ 2∏, nguồn u₂ đổi chiều sang nửa chu kì âm, Điot Đ bị phân cực ngược, không dẫn điện, không có dòng điện chạy qua tải, điện áp Rtải bằng không. Các chu kì sau cứ thế tiếp diễn.

Như vậy điot Đ đã đổi điện xoay chiều trong biến áp thành điện một chiều qua tải. Nguồn điện một chiều U sau khi chỉnh lưu có cực dương (+) luôn luôn ở phía catot của điot chỉnh lưu.

Nhận xét:

Ưu điểm: Mạch đơn giản, chỉ dùng 1 điot

Nhược điểm: Hiệu suất sử dụng biến áp nguồn thấp. Dạng sóng ra có độ gợn lớn nên việc lọc san bằng độ gợn khó khăn. Hiệu quả kém, thực tế ít sử dụng.

b) Mạch chỉnh lưu hai nửa chu kì

∗ Mạch chỉnh lưu 2 điot

Nhận xét về mạch điện:

   - Mạch điện phải dùng 2 diot tiếp mặt Đ₁và Đ₂ để luân phiên chỉnh lưu theo từng nửa chu kì.

   - Cuộn thứ cấp của biến áp nguồn phải được quấn làm hai nửa cân xứng nhau.

Hai nửa cuộn thứ cấp cho hai điện áp u_2a và u_2b có biên độ bằng nhau nhưng ngược pha nhau 1800 đặt lên hai đầu anot của điot Đ₁và Đ₂

   - Điện áp một chiều U_ lấy ra trên tải có cực dương (+) luôn ở phía hai catot của điot chỉnh lưu.

   - Điện áp một chiều U_ lấy ra có gợn sóng nhỏ, tần số gợn sóng 100Hz, dễ lọc, hiệu quả tốt.

   - Các diot Đ₁ và Đ₂khi phân cực thuận dẫn điện, điện áp làm việc chỉ là u_2a hoặc u_2b; nhưng khi chúng bị phân cực ngược không dẫn điện, điện áp ngược phải chịu gấp đôi biên độ điện áp khi làm việc

   - Mạch điện không được dùng nhiều như mạch chỉnh lưu cầu.

∗ Mạch chỉnh lưu cầu (dùng 4 diot)

Giả sử trong khoảng 0 ÷ ∏, nguồn u₂ ở nửa chu kì dương. Điot Đ₁ và Đ3 phân cực thuận, dẫn điện; điot Đ₂ và Đ₄ bị phân cực ngược, không dẫn điện (khoá). Dòng điện từ cực dương nguồn chạy qua Đ₁, Rtải, Đ₃ sau đó trở về cực âm nguồn.

Trong khoảng ∏ ÷ 2∏, nguồn u₂ đổi chiều ở nửa chu kì âm. Điot Đ₂và Đ4 dẫn điện; diot Đ₁ và Đ3 khoá. Dòng điện từ cực dương nguồn chạy qua Đ₂, Rtải, Đ₄ sau đó trở về cực âm nguồn.

Trong sơ đồ mạch điện, có thể dùng kí hiệu sau biểu thị mạch chỉnh lưu cầu

2. Nguồn một chiều

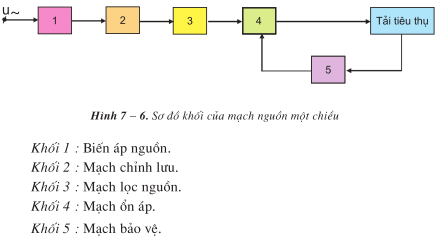

a) Sơ đồ khối chức năng của mạch nguồn

Là mạch điện quan trọng trong một thiết bị điện tử. Nó có nhiệm vụ biến đổi điện xoay chiều từ mạng lưới quốc gia thành điện một chiều có mức điện áp ổn định và công suất cần thiết để nuôi toàn bộ các thiết bị điện tử

b) Mạch nguồn điện thực tế

   - Khối 1 là biến áp nguồn: đổi điện xoay chiều 220V thành mức điện áp lên cao hoặc xuống thấp.

   - Khối là 2 mạch chỉnh lưu: dùng các diot tiếp mặt để đổi điện xoay chiều thành một chiều

   - Khối 3 là mạch lọc nguồn: dùng các tụ hoá có trị số điện dung lớn phối hợp cuộn cảm L có trị số điện cảm lớn để lọc, san bằng độ gợn sóng, giữ cho điện áp một chiều ra trên tải được bằng phẳng

   - Khối 4 là mạch ổn áp điện một chiều: dùng để giữ cho điện áp một chiều ra trên tải luôn luôn ổn định.

Mạch ổn áp dùng IC như hình được sử dụng rất phổ biến vì vừa đơn giản, gọn nhẹ và chất lượng cao.
