Lý thuyết Công nghệ 8 Bài 6. Bản vẽ các khối tròn xoay hay, ngắn gọn
Lý thuyết Công nghệ 8 Bài 6. Bản vẽ các khối tròn xoay hay, ngắn gọn
A. Lý thuyết & Nội dung bài học
I. Khối tròn xoay
Khi quay hình chữ nhật một vòng quanh một cạnh cố định, ta được hình trụ.
Khi quay hình tam giác vuông một vòng quanh một góc vuông cố định, ta được hình nón.
Khi quay nửa hình tròn một vòng quanh đường kính cố định, ta được hình cầu.
Khối tròn xoay được tạo thành khi quay một hình phẳng quanh một đường cố định (trục quay) của hình.
II. Hình chiếu của hình trụ, hình nón, hình cầu

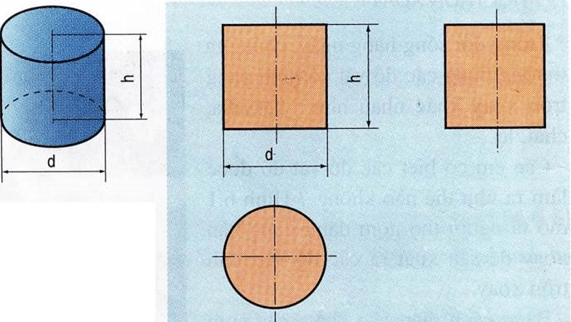

1. Hình trụ
Bảng 6.1
| Hình chiếu | Hình dạng | Kích thước |
| Đứng | Hình chữ nhật | Đường kính d, chiều cao h |
| Bằng | Hình tròn | Đường kính d |
| Cạnh | Hình chữ nhật | Đường kính d, chiều cao h |
2. Hình nón
Bảng 6.2
| Hình chiếu | Hình dạng | Kích thước |
| Đứng | Tam giác cân | Đường kính d, chiều cao h |
| Bằng | Hình tròn | Đường kính d |
| Cạnh | Tam giác cân | Đường kính d, chiều cao h |

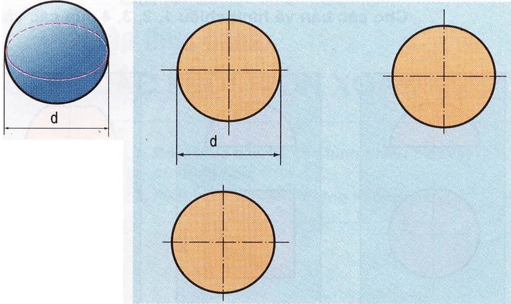

3. Hình cầu
Bảng 6.3
| Hình chiếu | Hình dạng | Kích thước |
| Đứng | Hình tròn | Đường kính d |
| Bằng | Hình tròn | Đường kính d |
| Cạnh | Hình tròn | Đường kính d |
Lưu ý: thường dùng hai hình chiếu để biểu diễn khối xoay tròn, một hình chiếu thể hiện mặt bên và chiều cao, một hình chiếu thể hiện hình dạng và đường kính mặt đáy.
