Giải bài tập Vật Lí lớp 7 Bài 21: Sơ đồ mạch điện - Chiều dòng điện

Giải bài tập Vật Lí lớp 7 Bài 21: Sơ đồ mạch điện - Chiều dòng điện

Video Giải bài tập Vật Lí lớp 7 Bài 21: Sơ đồ mạch điện - Chiều dòng điện - Cô Phạm Thị Hằng (Giáo viên Vietjack)

Bài C1 trang 58 SGK Vật Lí 7 (Video giải tại 4:16):

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Sử dụng các kí hiệu trên đây, hãy vẽ sơ đồ cho mạch điện hình 19.3 theo đúng vị trí các bộ phận mạch điện như trên hình này

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Hướng dẫn giải:

Trên mạch điện có: một công tắc K đang mở, một bóng đèn và nguồn điện gồm hai pin mắc nối tiếp.

Sơ đồ mạch điện được thể hiện như hình vẽ sau:

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

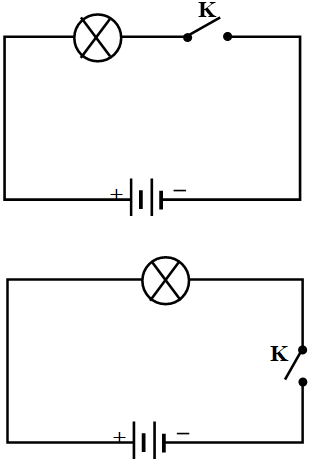

Bài C2 trang 58 SGK Vật Lí 7 (Video giải tại 6:42): Hãy vẽ một sơ đồ khác so với sơ đồ đã cho ở câu C1 bằng cách thay đổi vị trí các kí hiệu trong sơ đồ này

Hướng dẫn giải:

Một trong các phương án sau:

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Bài C3 trang 58 SGK Vật Lí 7 (Video giải tại 7:47): Mắc mạch điện theo đúng sơ đồ đã vẽ ở câu C2, tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng.

Hướng dẫn giải:

Học sinh mắc mạch điện như câu C2 để kiểm tra:

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Bài này là một trong các bài thực hành, nếu lớp không có thiết bị thực hành trực quan thì học sinh không cần làm.

Bài C4 trang 59 SGK Vật Lí 7 (Video giải tại 9:30): Xem hình 20.4 và so sánh chiều quy ước của dòng điện với chiều dịch chuyển có hướng của các electron tự do trong dây dẫn kim loại.

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Hướng dẫn giải:

Chiều của dòng điện theo quy ước ngược chiều với chiều dịch chuyển của các êlectrôn trong dây dẫn kim loại.

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Bài C5 trang 59 SGK Vật Lí 7 (Video giải tại 12:13): Hãy dùng mũi tên như trong sơ đồ mạch điện hình 21.1a để biểu diễn chiều dòng điện trong các sơ đồ mạch điện hình 21.1b, c, d.

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Hướng dẫn giải:

Chú ý:

Mạch điện kín các êlectrôn dịch chuyển trong dây kim loại từ cực âm sang cực dương của nguồn điện.

Chiều dòng điện trong dây kim loại ngược chiều với chiều dịch chuyển của các êlectrôn.

Từ chú ý trên, biểu diễn chiều dòng điện như trên sơ đồ sau:

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

Bài C6 trang 59 SGK Vật Lí 7 (Video giải tại 16:05): Hãy tìm hiểu cấu tạo và hoạt động của chiếc đèn pin dạng ống tròn, vỏ nhựa thường dùng (hình 21.2).

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

a. Nguồn điện của đèn gồm mấy chiếc pin? Kí hiệu nào cho trong bảng trên đây tương ứng với nguồn điện này? Thông thường, cực dương của nguồn điện lắp ở phía đầu hay phía cuối của đèn pin?

b. Hãy vẽ sơ đồ mạch điện của đèn pin và dùng mũi tên kí hiệu chiều dòng điện chạy trong mạch điện này khi công tắc đóng.

Hướng dẫn giải:

a. Nguồn điện của đèn gồm 2 pin.

    + Kí hiệu của nguồn điện này là:

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7

    + Thông thường cực dương của nguồn điện được lắp về phía đầu của đèn (về phía bóng đèn).

b. Một trong các sơ đồ có thể là:

Video Giải bài tập Vật Lí 7 | Soạn Vật Lí 7
