Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt

Bài giảng: Bài 21: Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt - Cô Nguyễn Quyên (Giáo viên VietJack)

A. Tóm tắt lý thuyết

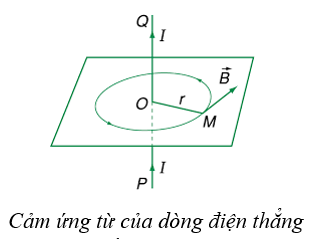

1. Từ trường của dòng điện chạy trong dây dẫn thẳng dài

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

- Đường sức từ là những đường tròn nằm trong những mặt phẳng vuông góc với dòng điện và có tâm nằm trên dây dẫn.

- Chiều đường sức từ được xác định theo quy tắc nắm tay phải 1.

- Độ lớn cảm ứng từ tại điểm M cách dây dẫn một khoảng r:

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án
Quảng cáo

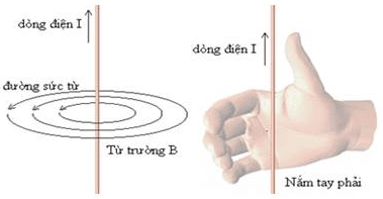

Quy tắc nắm tay phải 1: Tay phải nắm lấy vòng dây sao cho ngón cái choãi ra là chiều dòng điện, khi đó các ngón tay trỏ chỉ hướng theo chiều của đường sức từ.

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

2. Từ trường của dòng điện chạy trong dây dẫn uốn thành vòng tròn

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

- Đường sức từ đi qua tâm O của vòng tròn là đường thẳng vô hạn ở hai đầu, còn các đường khác là những đường cong có chiều dài đi vào mặt Nam và đi ra mặt Bắc của dòng điện tròn đó.

- Chiều đường sức từ được xác định theo quy tắc nắm tay phải 2.

- Độ lớn cảm ứng từ tại tâm O của vòng dây bán kính R:

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

Nếu khung dây tròn tạo bởi N vòng dây sít nhau thì:

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

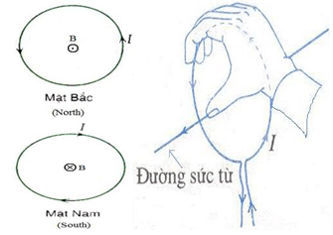

Quy tắc nắm tay phải 2: Tay phải nắm lấy vòng dây sao cho các ngón tay trỏ hướng theo chiều dòng điện, khi đó ngón cái choãi ra là chiều của đường sức từ.

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

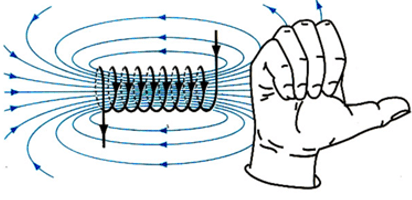

3. Từ trường của dòng điện chạy trong ống dây dẫn hình trụ

Quảng cáo
Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

- Trong ống dây, các đường sức từ là những đường thẳng song song cùng chiều và cách đều nhau.

- Chiều của đường sức từ được xác định theo quy tắc nắm tay phải 2.

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

- Độ lớn cảm ứng từ trong lòng ống dây:

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án

Trong đó:

    N là tổng số vòng dây.

    l là độ dài hình trụ

    n là số vòng dây quấn trên một đơn vị độ dài của lõi

4. Từ trường của nhiều dòng điện

Quảng cáo

Nguyên lí chồng chất: Vectơ cảm ứng từ tại một điểm do nhiều dòng điện gây ra bằng tổng các vectơ cảm ứng từ do từng dòng điện gây ra tại điểm ấy.

Lý thuyết Từ trường của dòng điện chạy trong các dây dẫn có hình dạng đặc biệt | Chuyên đề: Lý thuyết - Bài tập Vật Lý 11 có đáp án
