Trả lời câu hỏi Vật Lí 12 Bài 19 trang 101

---

---

Bài 19: Thực hành: Khảo sát đoạn mạch điện xoay chiều có R, L, C mắc nối tiếp

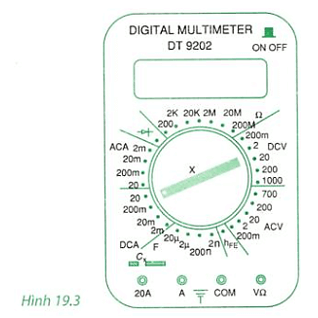

Trả lời câu hỏi Vật Lí 12 Bài 19 trang 101: Hình 19.3 vẽ mặt của một đồng hồ đa năng hiện số một núm xoay để chọn loại đại lượng cần đo, các ổ cắm dây đo và các chữ số chỉ các phạm vi đo.

Cần thực hiện những thao tác nào (vặn núm xoay tới vị trí nào, cắm các dây đo vào những ổ nào) khi dùng máy để đo:

a) Điện trở có 2200Ω

b) Điện áp xoay chiều có 12,5V?

c) Cường độ dòng điện xoay chiều cỡ 50mA?

Trả lời:

a) Để đo điện trở cỡ 2200Ω ta thực hiện như sau:

Vặn núm xoay ở giữa máy đến vị trí có chấm ghi 20k nằm ở khu vực có ghi chữ Ω

Cắm hai đầu dây đo vào 2 lỗ “COM” và “V/Ω”

Nhấn nút “ON/OFF” để mở máy.

Dùng hai đầu dây đo chập sát vào hai đầu điện trở cần đo.

Chờ cho các chữ số ổn định đọc giá trị.

Giá trị hiển thị trên máy đo tính theo kω.

Sai số đo của máy đo này tính gần đúng là 1%.

b) Để đo điện áp xoay chiều cỡ 12,5V, ta thực hiện như sau:

Vặn núm xoay giữa máy đến vị trí có chấm ghi 20 nằm ở khu vực có chữ ACV.

Cắm hai đầu dây đo vào 2 lỗ “COM” và “V/Ω”

Nhấn nút “ON/OFF” để mở máy.

Dùng hai đầu dây đo chập sát vào hai đầu đoạn mạch có điện áp cần đo.

Chờ cho các chữ số ổn định đọc giá trị.

Giá trị hiển thị trên máy đo tính theo V.

Sai số đo của máy đo này tính gần đúng là 1%.

c) Để đo cường độ xoay chiều cỡ 50mA, ta thực hiện như sau:

Vặn núm xoay ở giữa máy đến vị trí có chấm ghi 200m nằm ở khu vực có chữ ACA.

Cắm hai đầu dây đo vào 2 lỗ “COM” và “A”.

Nhấn nút “ON/OFF” để mở máy.

Tháo hở một đầu đoạn mạch.

Dùng hai đầu dây đo chập sát vào hai đầu đoạn mạch hở đó.

Chờ cho các chữ số ổn định đọc giá trị.

Giá trị hiển thị trên máy đo tính theo mA.

Sai số đo của máy đo này tính gần đúng là 1%.

Lưu ý: Chỉ đọc kết quả đo khi các chữ số đã ổn định, không còn nhấp nháy.
