Vở bài tập Vật Lí 7 Bài 22 trang 72-73

Bài 22: Tác dụng nhiệt và tác dụng phát sáng của dòng điện

A. HỌC THEO SGK

I - TÁC DỤNG NHIỆT

Câu C1 trang 72 VBT Vật Lí 7:

Dụng cụ đốt nóng bằng điện: bóng đèn dây tóc, bếp điện, nồi cơm điện, bàn là, lò nướng, lò sưởi điện, máy sấy tóc, mỏ hàn điện, ấm điện, chăn điện, máy dán hay ép plastic (chất dẻo) ,...

Câu C2 trang 72 VBT Vật Lí 7:

a) Khi đèn sáng, bóng đèn có nóng lên.

Để biết bóng đèn có nóng lên hay không ta có thể dùng nhiệt kế dùng cảm giác của bàn tay hay dùng một mảnh khăn ẩm... để kiểm tra.

b) Dây tóc bóng đèn bị đốt nóng mạnh và phát sáng khi có dòng điện chạy qua.

c) Do dây vonfram dùng để làm dây tóc bóng đèn có nhiệt độ nóng chảy 3370oC lớn hơn nhiệt độ nóng để phát sáng của bóng đèn nên dây tóc bóng đèn không bị nóng chảy khi đèn phát sáng.

Câu C3 trang 72 VBT Vật Lí 7:

a) Các mảnh giấy bị cháy đứt và rơi xuống (cũng có thể bị nám đen)

b) Dòng điện làm dây sắt AB nóng lên nên các mảnh giấy bị cháy đứt.

Kết luận:

Khi có dòng điện chạy qua, các vật dẫn bị nóng lên.

Dòng điện chạy qua dây tóc bóng đèn nóng tới nhiệt độ cao và phát sáng.

Câu C4 trang 72 VBT Vật Lí 7:

Khi đó cầu chì nóng lên tới nhiệt độ nóng chảy và bị đứt, mạch điện bị hở (bị ngắt mạch) tránh hư hại và tổn thất có thể xảy ra.

II – TÁC DỤNG PHÁT SÁNG

1. Bóng đèn bút thử điện

Câu C5 trang 73 VBT Vật Lí 7: Hai đầu dây trong bóng đèn bút thử điện không tiếp xúc nhau (hở).

Câu C6 trang 73 VBT Vật Lí 7: Đèn của bút thử điện sáng do chất khí ở giữa hai đầu dây bên trong đèn phát sáng

Kết luận:

Dòng điện chạy qua chất khí trong bóng đèn của bút thử điện làm chất khí này phát sáng.

2. Đèn điôt phát quang (đèn LED)

Câu C7 trang 73 VBT Vật Lí 7:

Khi hai đầu dây của đèn điốt phát quang được nối với hai cực của nguồn điện và đang sáng, nếu đảo hai đầu dây của đèn điôt ta thấy đèn không sáng.

Qua quan sát nhận thấy đèn điốt phát quang chỉ sáng khi dòng điện đi vào bản cực nhỏ của đèn, nghĩa là khi mắc đèn điốt phát quang vào mạch điện thì cần nối bản cực nhỏ của đèn với cực dương của nguồn điện và bản kim loại lớn hơn được nối với cực âm.

Kết luận:

Đèn điốt phát quang chỉ cho dòng điện đi qua theo một chiều nhất định và khi đó đèn sáng.

III – VẬN DỤNG

Câu C8 trang 73 VBT Vật Lí 7: Dòng điện không gây ra tác dụng nhiệt trong các dụng cụ nào dưới đây khi chúng hoạt động bình thường?

A. Bóng đèn bút chì thử điện.

B. Đèn điốt phát quang

C. Quạt điện.

D. Đồng hồ dùng pin.

E. Không có trường hợp nào.

Lời giải:

Chọn E

Dòng điện đều có gây tác dụng nhiệt nhiều hay ít trên các thiết bị dùng điện

Câu C9 trang 73 VBT Vật Lí 7: Cách làm khi sử dụng đèn điốt phát quang để xác định cực của nguồn điện:

Nối bản kim loại của đèn LED với cực A của nguồn điện và đóng công tắc K.

+ Nếu đèn LED sáng thì cực A là cực dương của nguồn điện.

+ Nếu đèn LED không sáng thì A là cực âm, B là cực dương của nguồn điện...

Suy luận tương tự nếu nối bản kim loại nhỏ của đèn LED với cực B của nguồn điện.

Tùy vào cách xác định đầu A hay B là cực dương của nguồn điện mà xác định chiều dòng điện chạy qua mạch.

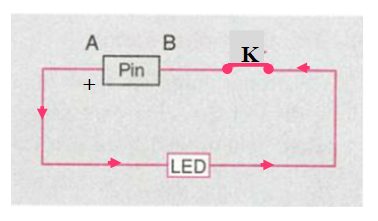

Ví dụ: nếu A là cực dương thì chiều dòng điện chạy qua mạch như hình vẽ:

Ghi nhớ:

- Dòng điện đi qua mọi vật dẫn thông thường, đều làm cho vật dẫn nóng lên. Nếu vật dẫn nóng lên tới nhiệt độ cao thì nó phát sáng.

- Dòng điện có thể làm sáng bóng đèn bút thử điện và đèn điot phát quang mặc dù các đèn này chưa nóng tới nhiệt độ cao.
