Hình dưới đây mô tả đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện

Sách bài tập KHTN 9 Bài 8: Điện trở. Định luật Ohm - Chân trời sáng tạo

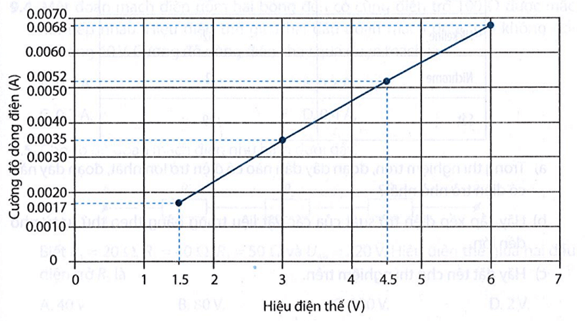

Câu 8.8 trang 23 Sách bài tập KHTN 9: Hình dưới đây mô tả đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế giữa hai đầu một vật dẫn. Từ đồ thị, hãy xác định giá trị điện trở của vật dẫn đó.

Lời giải:

Ta tính điện trở bằng cách lấy trung bình giá trị thu được từ bốn cặp số dữ liệu được biểu diễn trên đồ thị.

$R=\frac{\frac{U_1}{I_1}+\frac{U_2}{I_2}+\frac{U_3}{I_3}+\frac{U_4}{I_4}}{4}=\frac{\frac{1,5}{0,0017}+\frac{3}{0,0035}+\frac{4,5}{0,0052}+\frac{6}{0,0068}}{4}\approx 872\text{(}\Omega \text{)}$
