Lý thuyết Công nghệ 10 Cánh diều Bài 16: Bản vẽ xây dựng

I. Khái niệm

- Bản vẽ xây dựng: là bản vẽ về các công trình xây dựng như nhà ở, khu công nghiệp, sân bay, cầu đường, …

- Bản vẽ nhà: là bản vẽ thể hiện cấu tạo, hình dáng, kích thước ngôi nhà

II. Các quy ước vẽ bản vẽ xây dựng

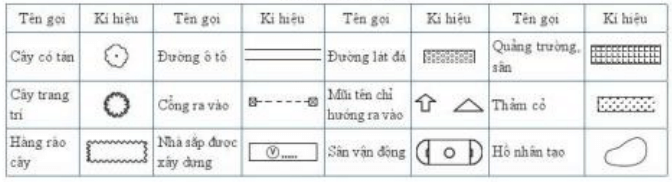

1. Một số kí hiệu quy ước trên bản vẽ mặt bằng tổng thể

2. Một số kí hiệu quy ước trên bản vẽ nhà

II.Các hình biểu diễn trên bản vẽ xây dựng

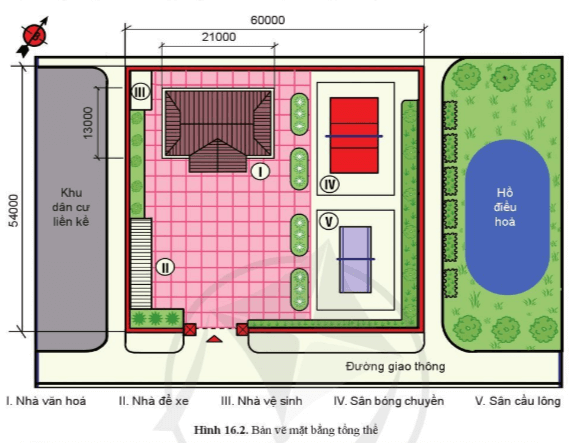

1. Bản vẽ mặt bằng tổng thể

- Là bản vẽ hình chiếu bằng của các công trình trên khu đất xây dựng.

- Nội dung:

+ Kích thước khu đất, ngôi nhà

+ Vị trí, hướng ngôi nhà

+ Kiến trúc xung quanh hiện có hoặc đang xây dựng

+ Công trình sẵn có bên ngoài.

2. Bản vẽ các hình chiếu của ngôi nhà

- Mặt đứng:

+ Khái niệm: là hình chiếu đứng biểu diễn mặt ngoài ngôi nhà, thường là hình chiếu mặt trước.

+ Nội dung: thể hiện vẻ đẹp kiến trúc cũng như kết cấu chính của ngôi nhà.

- Mặt cắt:

+ Khái niệm: là hình biểu diễn ngôi nhà khi dùng mặt phẳng cắt song song với mặt phẳng chiếu đứng hay mặt phẳng chiếu cạnh.

+ Nội dung: thể hiện các bộ phận và kích thước ngôi nhà theo chiều cao.

- Mặt bằng:

+ Khái niệm: là hình cắt bằng của các tầng với mặt phẳng cắt nằm ngang cách sàn khoảng 1,5m

+ Nội dung: thể hiện vị trí cửa đi, cửa sổ, tường bao, tường ngăn, bàn ghế, giường tủ.

IV. Lập bản vẽ xây dựng đơn giản

- Bước 1: Chọn tỉ lệ

- Bước 2: Vẽ trục tâm của tường bao, tường ngăn

- Bước 3: Vẽ tường bao, tường ngăn, đặt tên phòng

- Bước 4: Vẽ cửa chính, cửa phòng, cửa sổ.
