Vở bài tập Vật Lí 7 Bài 27 trang 95-96

Bài 27: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch nối tiếp

A. HỌC THEO SGK

II – NỘI DUNG THỰC HÀNH.

1. Mắc nối tiếp hai bóng đèn.

Câu C1 trang 95 VBT Vật Lí 7: Hãy cho biết trong mạch điện hình 27.1a và 27.1b SGK, ampe kế và công tắc được mắc như thế nào với các bộ phận khác?

Lời giải:

* Nhận biết cách mắc nối tiếp các thiết bị điện: hai thiết bị mắc nối tiếp kế cận nhau chỉ có một điểm chung và liên tục giữa hai cực của nguồn điện (hay pin)

Trong mạch điện 27.l a2 và 7.1b SGK ta thấy: Dây dẫn 1 nối tiếp cực + của pin với ampe kế (1), nối tiếp với bóng đèn 1 rồi nối tiếp dây dẫn điện (2), nối tiếp với bóng đèn (2), nối tiếp với dây dẫn điện (3), nối tiếp với cái ngắt điện K, cuối cùng là nối tiếp vào cực (-) của pin.

Câu C2 trang 95 VBT Vật Lí 7: Mắc mạch điện theo hình 27.1a và vẽ sơ đồ mạch điện này vào bản báo cáo.

2. Đo cường độ dòng điện đối với đoạn mạch nối tiếp

Câu C3 trang 95 VBT Vật Lí 7: Hoàn thành nhận xét 2c) trong bản báo cáo.

3. Đo hiệu điện thế đối với đoạn mạch nối tiếp

Câu C4 trang 95 VBT Vật Lí 7: Hoàn thành nhận xét 3c) trong bản báo cáo.

III - BÁO CÁO THỤC HÀNH

1. Điền từ thích hợp vào chổ trống:

a) Đo cường độ dòng điện bằng ampe kế

Đơn vị của cường độ dòng điện là ampe, kí hiệu là A.

Mắc nối tiếp ampe kế vào đoạn mạch sao cho chốt (+) của ampe kế được mắc về phía cực dương của nguồn điện.

b) Đo biệu điện thế bằng vôn kế.

Đơn vị của hiệu điện thế là vôn, kí hiệu là V.

Mắc hai chốt của vôn kế trực tiếp vào hai điểm của mạch để đo hiệu điện thế giữa hai điểm đó, sao cho chốt (+) của nó được nối về phía cực dương của nguồn điện.

2. Đo cường độ của dòng điện đối với đoạn mạch nối tiếp.

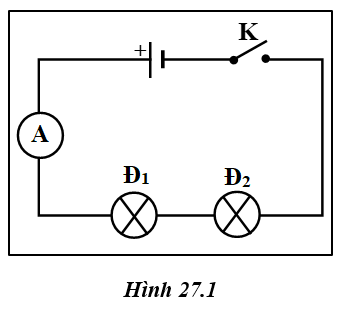

a) Vẽ sơ đồ cho mạch điện hình 27.1a SGK vào hình 27.1:

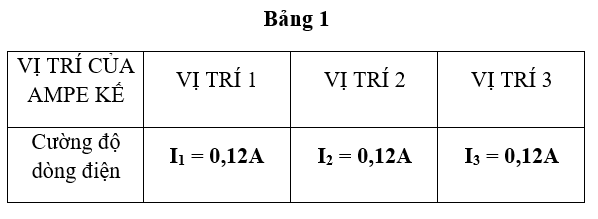

b) Kết quả đo:

c) Nhận xét:

Trong đoạn mạch nối tiếp, dòng điện có cường độ bằng nhau tại các vị trí khác nhau của mạch: I₁ = I₂ = I₃

3. Đo hiệu điện thế đối với đoạn mạch nối tiếp

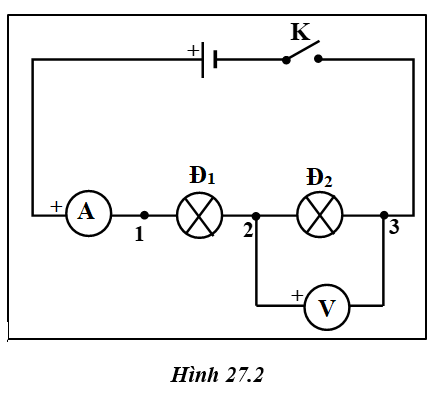

a) Vẽ sơ đồ mạch điện tương tự hình 27.2 SGK vào hình 27.2, trong đó vôn kế được mắc để đo hiệu điện thế giữa hai đầu đèn Đ2.

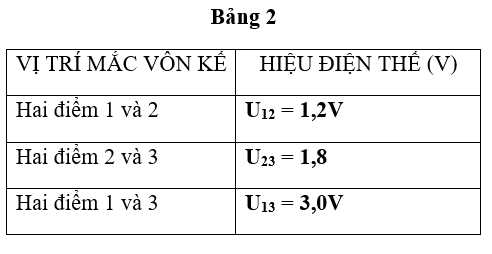

b) Kết quả đo:

c) Nhận xét:

Đối với đoạn mạch gồm hai đàn mắc nối tiếp, hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế trên mỗi đèn: U₁₃ = U₁₂ + U₂₃

Ghi nhớ:

Trong đoạn mạch nối tiếp, dòng điện có cường độ bằng nhau tại các vị trí khác nhau của mạch: I₁ = I₂ = I₃.

Đối với đoạn mạch gồm hai đàn mắc nối tiếp, hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế trên mỗi đèn: U₁₃ = U₁₂ + U₂₃.
