Vở bài tập Vật Lí 7 Bài 27 trang 97-98
Bài 27: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch nối tiếp
B. GIẢI BÀI TẬP
1. Bài tập trong SBT.

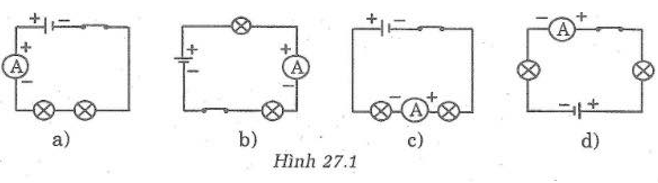

Câu 27.1 trang 97 VBT Vật Lí 7: Các nguồn điện, các công tắc, các bóng đèn, các ampe kế và các dây dẫn là như nhau trong các mạch điện có sơ đồ dưới đây (hình 27.1). Hãy so sánh số chỉ của ampe kế trong các sơ đồ này.
Lời giải:
Số chỉ của ampe kế là như nhau

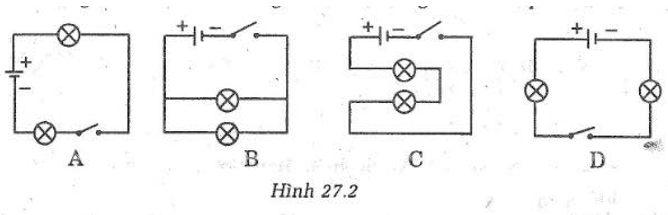

Câu 27.2 trang 98 VBT Vật Lí 7: Hai bóng đèn ở sơ đồ trong hình 27.2, không mắc nối tiếp với nhau?
Lời giải:
Chọn B
Vì trong hình A, C, D các bóng đèn đều được mắc nối tiếp với nhau, chỉ có hình B các bóng đèn mắc song song với nhau
Câu 27.3 trang 98 VBT Vật Lí 7: Trong mạch điện có sơ đồ như hình 27.3 SBT, ampe kế A1 có số chỉ là 0,35A. Hãy cho biết:
Lời giải:
a) Số chỉ của ampe kế A2.
Vì đèn Đ1 mắc nối tiếp với đèn Đ2 nên cường độ dòng điện qua Đ1 bằng cường độ dòng điện qua Đ2.
Do đó số chỉ của ampe kế A2 bằng số chỉ của ampe kế A1 là 0,35A
b) Cường độ dòng điện qua các bóng đèn Đ1 và Đ2.
Vì số chỉ của ampe kế là giá trị cường độ dòng điện qua các bóng đèn Đ1 và Đ2 nên cường độ dòng điện qua Đ1 và Đ2 là 0,35A.
Câu 27.4 trang 98 VBT Vật Lí 7: Cho mạch điện có sơ đồ như hình 27.4 SBT.
Lời giải:
a) Biết các hiệu điện thế U12 = 2,4V, U23 = 2,5V. Hãy tính U13
Vì đây là đoạn mạch nối tiếp nên ta có: U13 = U12 + U23 = 2,4 + 2,5 = 4,9 V
b) Biết U13 = 11,2V , U12 = 5,8V. Hãy tính U23
Đoạn mạch trên là đoạn mạch nối tiếp nên ta có:
Hiệu điện thế U13 = U12 + U23 ⇔ U23 = U13 - U12 = 11,2 - 5,8 = 5,4V
c. Biết U23 = 11,5V , U13 = 23,2V. Hãy tính U12
Đoạn mạch trên là đoạn mạch nối tiếp nên ta có:
Hiệu điện thế U13 = U12 + U23 ⇔ U12 = U13 - U23 = 23,2 - 11,5 = 11,7V
