Vở bài tập Vật Lí 9 Bài 8 trang 24-25-26
Bài 8: Sự phụ thuộc của điện trở vào tiết diện dây dẫn
A – HỌC THEO SGK
I - DỰ ĐOÁN SỰ PHỤ THUỘC CỦA ĐIỆN TRỞ VÀO TIẾT DIỆN DÂY DẪN
C1. Điện trở tương đương của hai dây dẫn trong sơ đồ hình 8.1b SGK:
và của ba dây dẫn theo sơ đồ hình 8.1c SGK: R3 = R1/3 = R/3
C2
- Dự đoán về mối quan hệ giữa điện trở của các dây dẫn có cùng chiều dài và có tiết diện 2S, 3S so với tiết diện của chúng:
Nếu tiết diện tăng gấp hai hoặc ba lần thì điện trở của dây giảm hai hoặc ba lần: R2 = R/2 và R3 = R/3. Các dây dẫn có cùng chiều dài và làm từ cùng một vật liệu, nếu tiết diện của dây tăng bao nhiêu lẩn thì điện trở của nó giảm bấy nhiêu lần.
Suy ra: Trong trường hợp hai dây dẫn có cùng chiều dài và được làm từ cùng một loại vật liệu thì giữa tiết diện S1, S2 và điện trở tương ứng R1, R2 của chúng có mối quan hệ như sau: R1/R2 = S2/S1
II - THÍ NGHIỆM KIỂM TRA

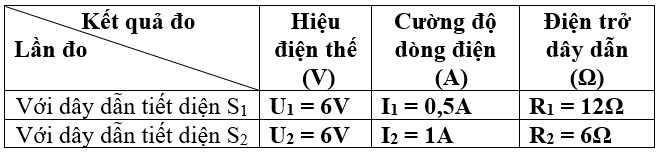

Làm thí nghiệm theo sơ đồ hình 8.3SGK và ghi kết quả vào bảng 1.
Nhận xét: Kết quả thí nghiệm R1/R2 = S2/S1 so với dự đoán là chính xác .
4. Kết luận: Điện trở của dây dẫn tỉ lệ nghịch với tiết diện của dây
III - VẬN DỤNG
C3. So sánh điện trở của hai dây:
Điện trở của dây dẫn thứ nhất lớn gấp ba lần điện trở của dây thứ hai.
C4. Điện trở của dây thứ hai tính như sau:
C5.
Dây thứ hai có chiều dài l2 = l1/2 nên có điện trở R2 = R1/2 đồng thời có tiết diện S2 = 5S1 nên có điện trở R2 = R1/5
Kết quả là dây thứ hai có điện trở R2 so với điện trở của dây dẫn thứ nhất R1 là: R2 = R1/10 = 50 Ω
C6.
Xét một dây sắt dài l2 = 50m = l1/4 có điện trở R = R1 = 120 Ω thì phải có tiết diện là S = S1/4 = 0,05 mm2
Vậy dây sắt dài l2 = 50 m, có điện trở R2 = 45 Ω thì phải có tiết diện là: S2 = (R/R2).S = (120/45).0,05 = 0,133 mm2
