Lý thuyết KHTN 8 Kết nối tri thức Bài 22: Mạch điện đơn giản

I. Mạch điện và các bộ phận của mạch điện

Bất cứ mạch điện nào cũng gồm các bộ phận: nguồn điện, dây nối và các thiết bị tiêu thụ năng lượng điện (bóng đèn, động cơ điện, bếp điện, quạt điện, ti vi, …).

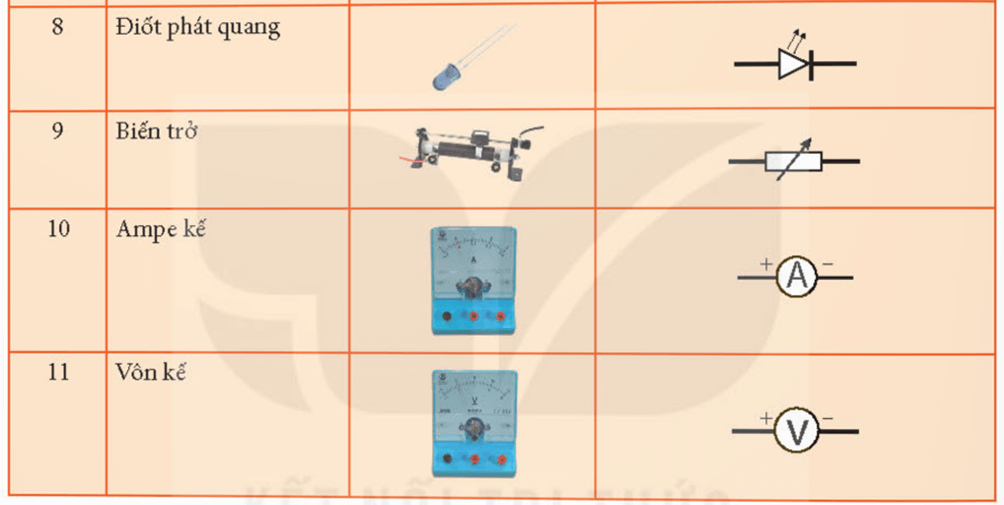

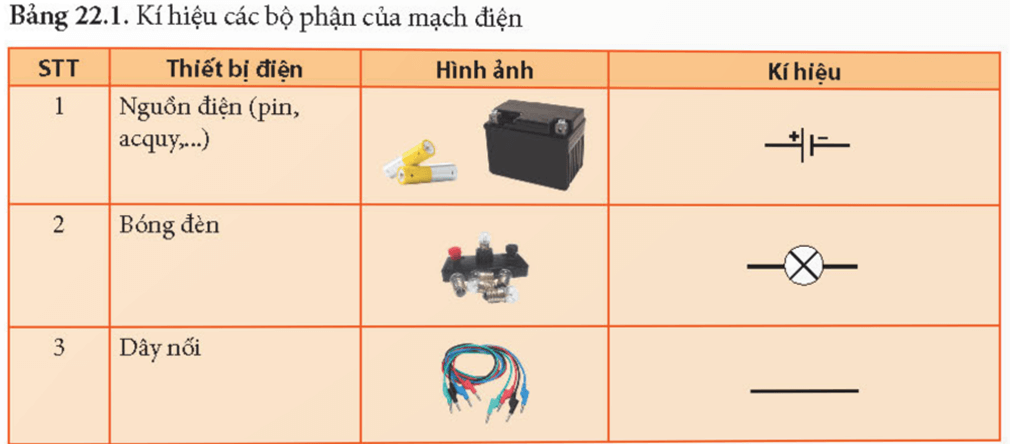

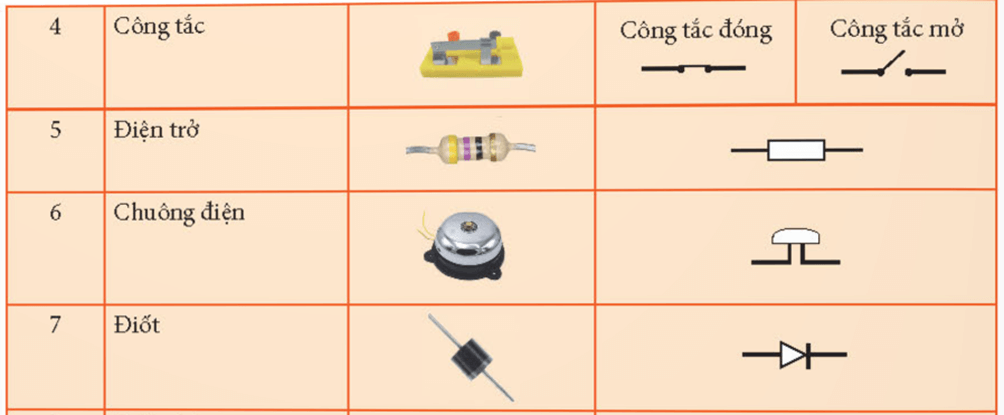

Nhằm mô tả đơn giản một mạch điện và lắp mạch điện đúng yêu cầu, người ta sử dụng kí hiệu biểu thị các bộ phận của mạch điện như Bảng 22.1 để vẽ sơ đồ mạch điện.

II. Công dụng của cầu chì, cầu dao tự động, rơle, chuông điện.

Trong mạch điện, ngoài các thiết bị cung cấp và tiêu thụ điện, còn có các thiết bị như cầu chì, cầu dao tự động, rơle, chuông điện, … để bảo vệ mạch điện và cảnh báo sự cố xảy ra.

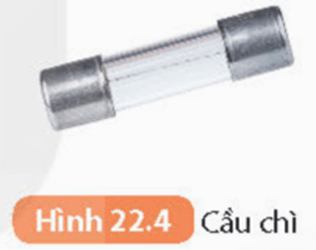

- Cầu chì: Bộ phận cơ bản của cầu chì là một đoạn dây chì nóng chảy ở nhiệt độ thấp so với các kim loại khác. Vì một lí do nào đó, dòng điện trong mạch đột ngột tăng quá mức, lúc đó dây chì nóng chảy, mạch điện bị ngắt.

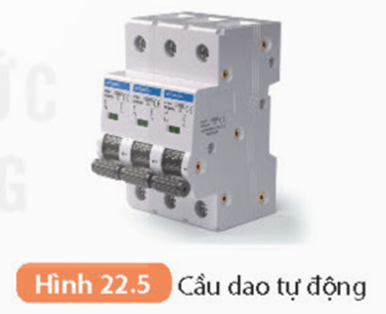

- Cầu dao tự động: Khi dòng điện đột ngột tăng quá mức thì cầu dao sẽ tự động ngắt mạch điện để các thiết bị điện không bị hỏng. Sau khi kiểm tra, sửa chữa xong, cầu dao được đóng lại để mạch điện hoạt động.

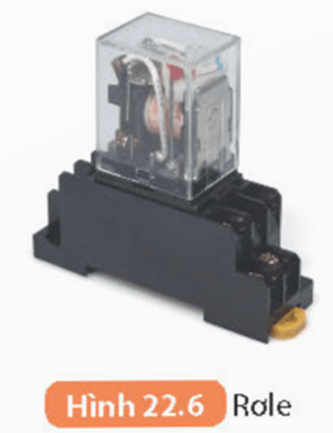

- Rơle là dụng cụ được mắc trong mạch điện có tác dụng điều khiển đóng, ngắt mạch điện tự động. Rơle được sử dụng phổ biến ở các mạch điều khiển tự động, chuyên dụng để đóng, ngắt những dòng điện lớn mà những hệ thống mạch điều khiển không thể trực tiếp can thiệp được.

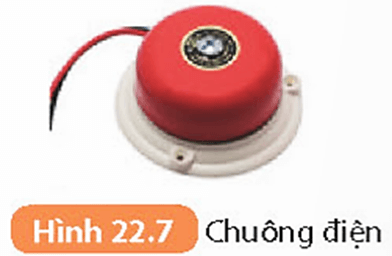

- Chuông điện là thiết bị điện ứng dụng hoạt động của nam châm điện. Chuông điện phát ra âm thanh khi có dòng điện chạy qua.
