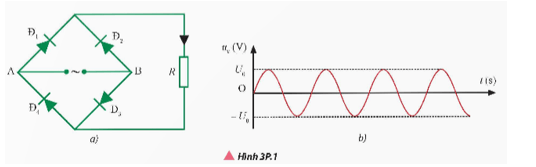

Bài tập 2 trang 23 Chuyên đề Vật Lí 12: Một bạn học sinh dự định lắp một mạch điện chỉnh lưu cả chu kì sử dụng cầu chỉnh lưu, nhưng do sơ suất nên mắc nhầm cực của diode Đ3 (Hình 3P.1a). Đặt vào hai đầu A, B một điện áp xoay chiều có dạng như Hình 3P.1b. Hỏi ở đầu ra trên điện trở R có tạo được điện áp chỉnh lưu cả chu kì như Hình 3.11b không? Hãy vẽ hình dạng đồ thị điện áp ra trên điện trở R khi đó.

Lời giải:

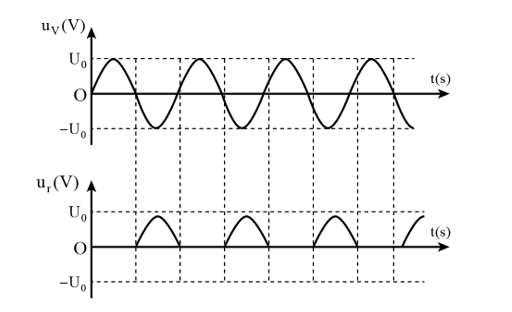

Giả sử trong nửa chu kì đầu, A dương, B âm thì lúc này chỉ có Đ₁ phân cực thuận, nên không có dòng điện chạy qua mạch. Trong nửa chu kì sau A âm, B dương, Đ₂, Đ₃, Đ₄ đều phân cực thuận, nên có dòng điện qua R. Do có sự sụt áp nên điện áp sau chỉnh lưu nhỏ hơn điện áp U₀.
