Mục đích: Khảo sát mối quan hệ giữa dòng điện chạy qua diode bán dẫn và điện áp giữa hai cực của nó

Giải Chuyên đề Vật Lí 12 Bài 3: Chỉnh lưu dòng điện xoay chiều - Chân trời sáng tạo

Thí nghiệm trang 18 Chuyên đề Vật Lí 12: * Mục đích: Khảo sát mối quan hệ giữa dòng điện chạy qua diode bán dẫn và điện áp giữa hai cực của nó.

* Dụng cụ:

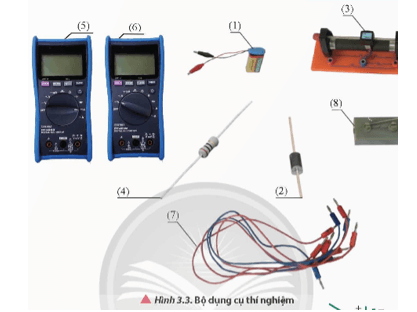

Bộ dụng cụ được sử dụng để khảo sát đặc tính dẫn điện của diode bán dẫn được cho trong Hình 3.3, gồm:

- Nguồn điện không đổi (1).

- Diode bán dẫn Đ (2).

- Biến trở R_b (3), điện trở R₀ (4).

- Ampe kế A (5), vôn kế V (6).

- Bộ dây nối (7) và khoá K (8).

* Tiến hành thí nghiệm:

a) Phân cực thuận

Bước 1: Đặt ampe kế ở thang đo mA.

Bước 2: Mắc mạch điện như Hình 3.4 để khảo sát mạch diode phân cực thuận.

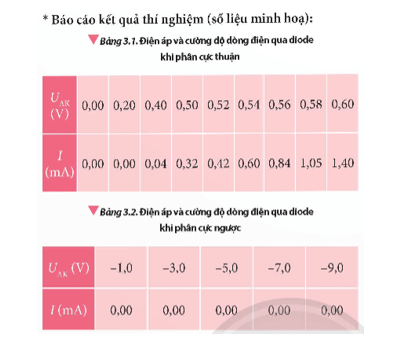

Bước 3: Điều chỉnh biến trở R_b để số chỉ của vôn kế tăng dần từ 0, ghi lại số chỉ trên vôn kế và ampe kế vào vở sau mỗi lần điều chỉnh R_b theo mẫu Bảng 3.1.

b) Phân cực ngược

Bước 1: Đặt ampe kế ở thang đo mA.

Bước 2: Mắc mạch điện như Hình 3.5 để khảo sát mạch diode phân cực ngược.

Bước 3. Điều chỉnh biến trở R_b để số chỉ trên vôn kế tăng dần từ 0, ghi lại số chỉ trên vôn kế và ampe kế vào vở sau mỗi lần điều chỉnh R_b theo mẫu Bảng 3.2. (Khi mắc mạch có Đ phân cực ngược thì U < 0)

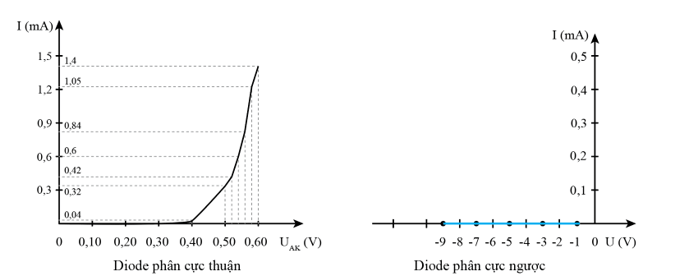

- Từ bảng số liệu vừa khảo sát, hãy vẽ đồ thị I theo U của diode (đường đặc trưng I - U của diode bán dẫn (Hình 3.6)).

- Từ đồ thị, nhận xét về chiều dòng điện chạy qua diode bán dẫn.

Lời giải:

Nhận xét: Dòng điện chạy quay mạch khi diode phân cực thuận và không có dòng điện chạy qua khi diode phân cực ngược.
