Quan sát các Hình 3.4 và 3.5, nhận xét và giải thích về cách mắc ampe kế A trong mạch điện

Giải Chuyên đề Vật Lí 12 Bài 3: Chỉnh lưu dòng điện xoay chiều - Chân trời sáng tạo

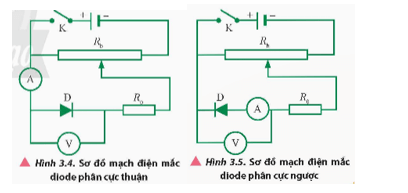

Luyện tập trang 20 Chuyên đề Vật Lí 12: Quan sát các Hình 3.4 và 3.5, nhận xét và giải thích về cách mắc ampe kế A trong mạch điện.

Lời giải:

- Khi diode phân cự thuận thì ta quan tâm đến điện áp rơi trên diode nên vôn kế được mắc song song với diode, dòng điện qua vôn kế thường rất bé nên khi mắc ampe kế như thế sẽ đo được dòng (I_diode + I_V) thường thì I_diode >> I_V nên xem như ampe kế đo dòng tải I_diode.

- Khi phân cực ngược thì diode khóa, ta quan tâm đến dòng rò qua diode vì vậy nên ampe kế mắc như hình 3.5, dòng này thường rất nhỏ, nếu ta mắc vôn kê như ở sơ đồ phân cực thuận thì dòng đo được sẽ có cả dòng của vôn kế kết quả sẽ không chính xác.
