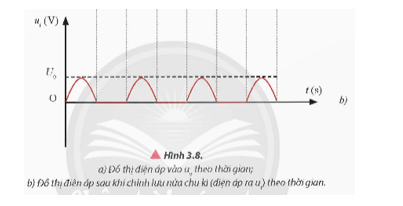

Câu hỏi 3 trang 21 Chuyên đề Vật Lí 12: Dựa vào tính dẫn điện một chiều của diode bán dẫn, giải thích kết quả của đồ thị điện áp ra trong Hình 3.8b.

Quảng cáo

Lời giải:

Giả sử trong nửa chu kì đầu tiên (thời gian từ 0 đến $\frac{T}{2}$ ), điện áp u_AK dương, diode phân cực thuận nên cho dòng điện chạy qua điện trở R. Khi đó, điện áp ra u_r (cũng là điện áp ở hai đầu điện trở R) bằng điện áp vào: u_r = u_R = iR = u_v

Trong nửa chu kì sau (thời gian từ $- \frac{T}{2}$ đến T), điện áp u_AK âm, diode phân cực ngược, không có dòng điện qua điện trở R, nên điện áp ra bằng 0. Kết quả này được lặp lại trong các chu kì tiếp theo của điện áp vào diode. Do diode chỉ dẫn điện trong nửa chu kì nên mạch ở Hình 3.7 được gọi là mạch chỉnh lưu nửa chu kì.
