Lý thuyết Công nghệ 10 Kết nối tri thức Bài 10: Hình cắt và mặt cắt

Với tóm tắt lý thuyết Công nghệ 10 Bài 10: Hình cắt và mặt cắt sách Kết nối tri thức hay nhất, ngắn gọn sẽ giúp học sinh nắm vững kiến thức trọng tâm, ôn luyện để học tốt môn Công nghệ 10 Thiết kế và công nghệ.

Lý thuyết Công nghệ 10 Kết nối tri thức Bài 10: Hình cắt và mặt cắt

I. Khái niệm mặt cắt, hình cắt

1. Khái niệm chung

- Mặt cắt: biểu diễn thiết diện ngang của vật thể.

- Hình cắt: thể hiện cấu tạo bên trong của vật thể.

- Hình thành:

+ Quan sát vật thể.

+ Tưởng tượng dùng mặt phẳng cắt để cắt vật thể làm hai phần.

+ Bỏ phần vật thể giữ người quan sát và mặt phẳng cắt

+ Chiếu vuông góc phần vaath thể còn lại lên mặt phẳng hình chiếu

+ Mặt cắt: là hình biểu diễn phần vật thể nằm trên mặt phẳng cắt.

+ Hình cắt: là hình biểu diễn bao gồm mặt cắt và hình chiếu của phần vật thể còn lại

2. Kí hiệu mặt cắt, hình cắt và kí hiệu vật liệu

- Kí hiệu mặt cắt và hình cắt:

+ Vị trí mặt phẳng cắt

+ Hướng chiếu

+ Tên hình cắt, mặt cắt

- Kí hiệu vật liệu: theo tiêu chuẩn TCVN7:1993

II. Phân loại hình cắt, mặt cắt

1. Phân loại hình cắt

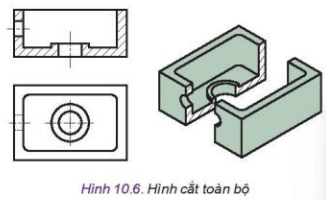

- Hình cắt toàn bộ: dùng một mặt phẳng cắt để cắt toàn bộ vật thể

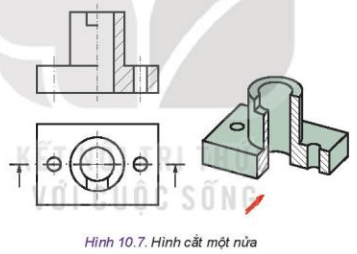

- Hình cắt bán phần: hình biểu diễn có một nửa là hình chiếu, nửa đối xứng là hình cắt, biểu diễn vật đối xứng

- Hình cắt cục bộ: biểu diễn một phần vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượn sóng.

2. Phân loại mặt cắt

- Mặt cắt rời: vẽ ngoài hình chiếu

- Mặt cắt chập: vẽ ngay trên hình chiếu

III. Vẽ hình cắt, mặt cắt

- Bước 1: Đọc bản vẽ các hình chiếu vuông góc

- Bước 2: Xác định vị trí cắt

- Bước 3: Vẽ hình cắt, mặt cắt
