Đọc bản vẽ chi tiết gối đỡ Hình 14.2

Giải Công nghệ 10 Bài 14: Bản vẽ cơ khí

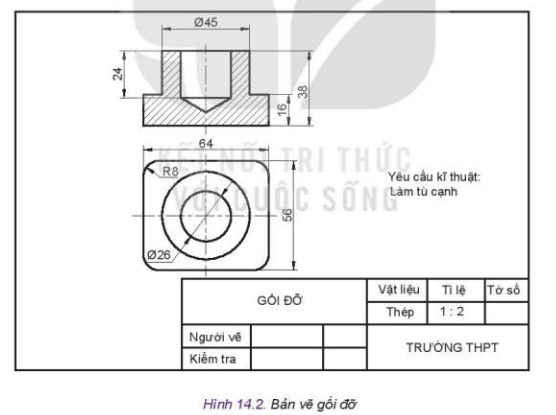

Thực hành trang 81 Công nghệ 10: Đọc bản vẽ chi tiết gối đỡ (Hình 14.2)

Lời giải:

- Vật thể: gối đỡ; vật liệu: thép; tỉ lệ: 1 : 2.

- Từ hình chiếu đứng cho biết các kích thước: cao 38 mm, dài 64 mm, phần đế dày 16mm, phần ống trụ cao 24mm.

- Từ hình chiếu bằng cho biết các kích thước: phần đế rộng 56 mm, đường kính ngoài của ống trụ là 45mm, đường kính trong 26mm.

- Yêu cầu kĩ thuật: Làm tù cạnh.
