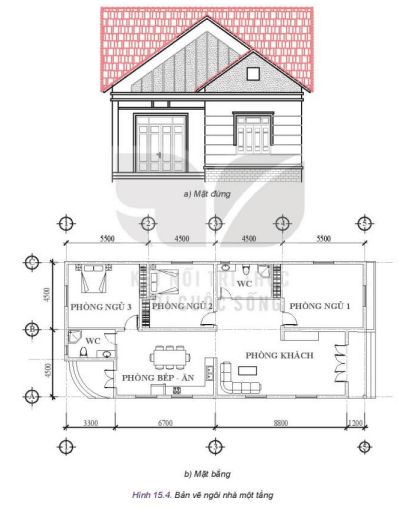

Đọc bản vẽ nhà trên Hình 15.4

Giải Công nghệ 10 Bài 15: Bản vẽ xây dựng

Thực hành trang 91 Công nghệ 10: Đọc bản vẽ nhà trên Hình 15.4

Lời giải:

- Ngôi nhà 1 tầng có cửa chính phía bên trái, mái ngói. Có cửa sổ phía bên phải.

- Nhà có chiều rộng 9000, chiều dài 20000. Phần hiên trước cửa đại có kích thước 1200 x 4500.

- Có 7 phòng: 1 phòng khách, 3 phòng ngủ, 2 phòng WC, 1 phòng bếp - ăn.

- Từ cửa chính vào là phòng khách, kích thước 4500 x 8800. Bên cạnh phòng khách là phòng bếp - ăn, kích thước 6700 x 4500, bao gồm bàn ăn, bếp. Trong phòng bếp có cửa đi đơn 2 cánh thông ra sân bên ngoài. Bên cạnh phòng bếp là nhà vệ sinh, bao gồm bồn cầu, chậu rửa.

- Đối diện phòng khách là phòng ngủ 1, kích thước 4500 x 5500, trong phòng ngủ 1 có 2 cửa sổ, 1 phòng WC.

- Bên cạnh phòng ngủ 1 là phòng ngủ 2 có kích thước 4500 x 4500, liền kề phòng ngủ 2 là phòng ngủ 3 có kích thước 4500 x 5500.
