Vận dụng trang 20 Công nghệ 8: Sưu tầm và đọc một bản vẽ chi tiết, trao đổi với bạn nội dung của bản vẽ đó.

Quảng cáo

Trả lời:

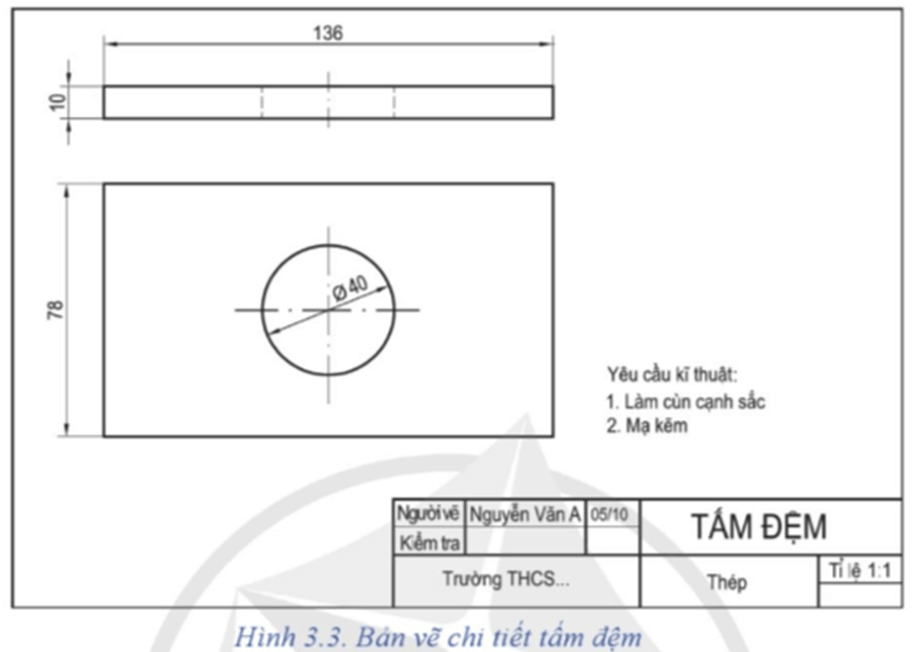

Sưu tầm và đọc một bản vẽ chi tiết, trao đổi với bạn nội dung của bản vẽ đó

Trình tự đọc	Nội dung đọc	Kết quả
1. Khung tên	- Tên gọi chi tiết - Vật liệu chế tạo - Tỉ lệ	- Tấm đệm - Thép - 1:1
2. Hình biểu diễn	Tên gọi các hình chiếu	Hình chiếu đứng, hình chiếu bằng
3. Kích thước	- Kích thước chung - Kích thước bộ phận	- 136, 78, 10 - Ø40
4. Yêu cầu kĩ thuật	- Yêu cầu về gia công - Yêu cầu xử lí bề mặt	- Làm cùn cạnh sắc - Mạ kẽm
