1. Thiết kế mạch điện là gì?

    Thiết kế mạch điện là quá trình tạo ra một mạch điện trước khi lắp đặt. Gồm những nội dung sau:

    - Xác định nhu cầu sử dụng mạch điện.

    - Đưa ra các phương án mạch điện (vẽ sơ đồ nguyên lý) và lựa chọn phương án thích hợp.

    - Xác định những phần tử cần thiết để lắp điện.

    - Lắp thử và kiểm tra mạch điện.

2. Trình tự thiết kế mạch điện

    Bước 1: Xác định mạch điện của bạn Nam dùng để làm gì?

    Chiếu sáng bàn học và giữa phòng.

    Bước 2: Lựa chọn 1 trong 4 phương án thiết kế do bạn Nam đưa ra.

    Xác định những đặc điểm mạch điện bạn Nam cần thiết kế:

    - Đặc điểm 1: 2 bóng đèn sợi đốt.

    - Đặc điểm 2: 2 công tắc.

    - Đặc điểm 3: cầu chì.

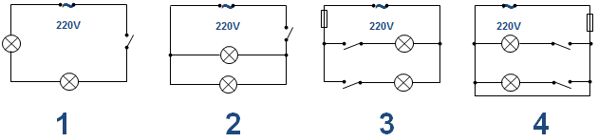

    Xác định sơ đồ điện mà em thấy phù hợp với mục đích thiết kế của bạn Nam.

    Sơ đồ phù hợp với mục đích thiết kế là sơ đồ số: 4.

    Bước 3: Chọn thiết bị và đồ dùng điện

    Hãy khoanh vào chữ cái đứng trước những bóng đèn có số liệu mà em cho là phù hợp với mạch điện của bạn Nam:

    A. 220V – 75W

    B. 220V – 100W

    ©. 220V – 25W

    D. 220V – 60W

    Hãy chọn giúp bạn Nam 2 công tắc và 1 cầu chì ghi số liệu vào bảng.

	Loại	Số liệu kĩ thuật
Cầu chì	Cầu chì sứ	500V – 15A
Công tắc đèn giữa phòng	Nhựa	Công tắc cách điện
Công tắc đèn bàn	Nhựa	Công tắc cách điện

    Bước 4: Lắp thử và kiểm tra mạch điện có làm việc theo đúng mục đích thiết kế không?
