Bài 11 trang 18 SBT Vật Lí 9

---

---

Bài 6: Bài tập vận dụng định luật Ôm

Bài 11 trang 18 sách bài tập Vật Lí 9: Cho ba điện trở là R₁ = 6Ω ; R₂ = 12Ω và R₃ = 18Ω. Dùng ba điện trở này mắc thành đoạn mạch song song có hai mạch rẽ, trong đó có một mạch rẽ gồm hai điện trở mắc nối tiếp.

a) Vẽ sơ đồ của các đoạn mạch theo yêu cầu đã nêu trên đây

b) Tính điện trở tương đương của mỗi đoạn mạch này

Tóm tắt:

R₁ = 6Ω ; R₂ = 12Ω và R₃ = 18Ω.

a) Vẽ sơ đồ

b) R_tđ = ? trong mỗi sơ đồ.

Lời giải:

a) Vẽ sơ đồ:

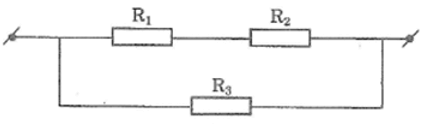

+) (R₁ nt R₂) //R₃

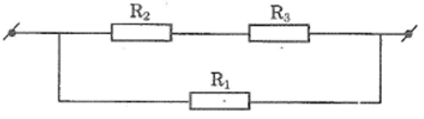

+) (R₃ nt R₂) //R₁:

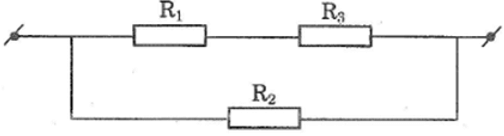

+) (R₁ nt R₃) // R₂:

b) Điện trở tương đương của mỗi đoạn mạch:

+) (R₁ nt R₂) //R₃:

R₁₂ = R₁ + R₂ = 6 + 12 = 18Ω

+) (R₃ nt R₂) // R₁:

R₂₃ = R₂ + R₃ = 12 + 18 = 30Ω

+) (R₁ nt R₃) //R₂:

R₁₃ = R₁ + R₃ = 6 + 18 = 24Ω
