Bài 16 trang 12 SBT Vật Lí 9

Bài 4: Đoạn mạch nối tiếp

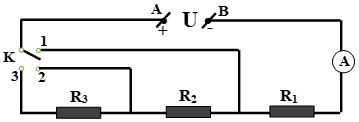

Bài 16 trang 12 sách bài tập Vật Lí 9: Đặt một hiệu điện thế U vào hai đầu một đoạn mạch có sơ đồ như trên hình 4.5. Khi đóng công tắc K vào vị trí 1 thì ampe kế có số chỉ I₁ = I, khi chuyển công tắc này sang vị trí số 2 thì ampe kế có số chỉ là I₂ = I/3, còn khi chuyển K sang vị trí 3 thì ampe kế có số chỉ I₃ = I/8. Cho biết R₁ = 3Ω, hãy tính R₂ và R₃.

Tóm tắt:

I₁ = I; I₂ = I/3; I₃ = I/8 ; R₁ = 3Ω; R₂ = ?; R₃ = ?

Lời giải:

Khi K ở vị trí 1: mạch điện chỉ có R₁ nối tiếp với ampe kế. Do vậy số chỉ của ampe kế khi này là: (1)

Khi K ở vị trí số 2: mạch điện có R₂ nối tiếp R₁ và nối tiếp với ampe kế. Do vậy số chỉ của ampe kế khi này là: (2)

Khi K ở vị trí số 3: mạch điện gồm 3 điện trở R₁, R₂, R₃ ghép nối tiếp và nối tiếp với ampe kế. Do vậy số chỉ của ampe kế khi này là:

Từ (1) và (2) ta có: I₁ = 3I₂

Từ (1) và (3) ta có: I₁ = 8I₃

Đáp số: R₂ = 6Ω; R₃ = 15Ω
