Bài 4 trang 92 SBT Vật Lí 9

---

---

Bài 44 - 45: Thấu kính phân kì. Ảnh của một vật tạo bởi thấu kính phân kì

Bài 4 trang 92 sách bài tập Vật Lí 9: Vật sáng AB có độ cao h được đặt vuông góc với trục chính của một thấu kính phân kì tiêu cự f. Điểm A nằm trên trục chính và có vị trí tại tiêu điểm F (hình 44 – 45.4)

a) Dựng ảnh A'B' của AB qua thấu kính đã cho

b) Vận dụng kiến thức hình học hãy tính độ cao h' của ảnh theo h và khoảng cách d' từ ảnh đến thấu kính theo f

Lời giải:

a) Dựng ảnh A'B' của AB qua thấu kính phân kì.

Dùng hai trong ba tia sáng đã học để dựng ảnh B’ của điểm B.

+ Tia BI đi song song với trục chính nên cho tia ló có đường kéo dài đi qua F

+ Tia tới BO là tia đi quang tâm O nên cho tia ló đi thẳng

+ Hai tia ló trên có đường kéo dài giao nhau tại B’, ta thu được ảnh ảo B’ của B qua thấu kính.

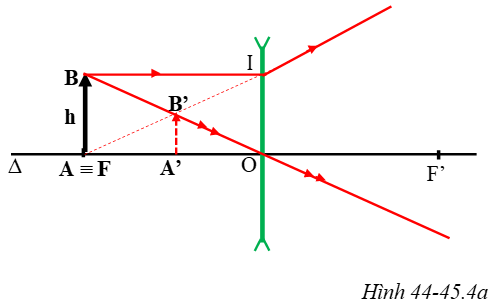

+ Từ B’ hạ vuông góc với trục của thấu kính, cắt trục chính tại điểm A’. A’ là ảnh của điểm A. A’B’ là ảnh ảo của AB tạo bởi thấu kính phân kỳ. (Hình 44-45.4a)

b) Từ hình vẽ, vì A ≡ F và tia tới BI song song với trục chính nên hình ABIO là hình chữ nhật có AI và BO là hai đường chéo cắt nhau tại trung điểm của mỗi đường → B’ là trung điểm của BO

Mà A’B’ // AB nên A’B’ là đường trung bình của tam giác ABO
