Quan sát Hình 19.6 và cho biết cấu tạo của trục khuỷu

Giải Công nghệ 11 Bài 19: Thân máy và các cơ cấu của động cơ đốt trong - Cánh diều

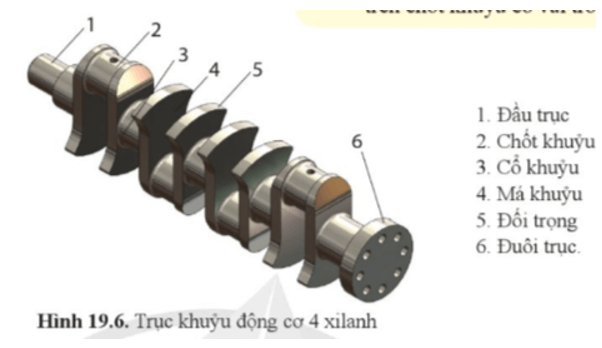

Câu hỏi trang 88 Công nghệ 11: Quan sát Hình 19.6 và cho biết cấu tạo của trục khuỷu. Lỗ dầu trên chốt khuỷu có vai trò gì?

Lời giải:

* Cấu tạo của trục khuỷu:

- Đầu trục khuỷu: lắp hệ dẫn động cơ cấu phân phối khí, bơm nước.

- Cổ khuỷu: lắp với ổ trục trên thân máy

- Chốt khuỷu: lắp với đầu to thanh truyền

- Má khuỷu: liên kết chốt khuỷu và cổ khuỷu

- Đối trọng: lắp ở đuôi má khuỷu

- Đuôi trục khuỷu: lắp với bánh đà và bộ phận truyền lực

* Vai trò của của lỗ dầu trên chốt khuỷu: có tác dụng bôi trơn.
