Lý thuyết Công nghệ 12 Cánh diều Bài 25: Bo mạch lập trình vi điều khiển
Với tóm tắt lý thuyết Công nghệ 12 Bài 25: Bo mạch lập trình vi điều khiển sách Cánh diều hay nhất, ngắn gọn sẽ giúp học sinh nắm vững kiến thức trọng tâm, ôn luyện để học tốt môn Công nghệ 12.
Lý thuyết Công nghệ 12 Cánh diều Bài 25: Bo mạch lập trình vi điều khiển
I. Cấu trúc, ứng dụng của bo mạch lập trình vi điều khiển
1. Cấu trúc
- Gồm: vi điều khiển, khối nguồn, khối chỉ thị, khối truyền thông, kết nối tín hiệu vào/ra.

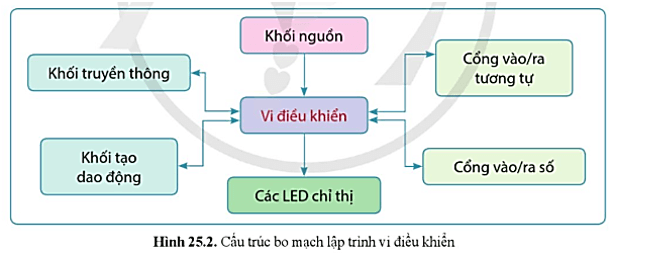

- Cấu trúc:
- Chức năng các khối:
+ Khối nguồn: cấp điện cho bo mạch làm việc
+ Khối truyền thông: nạp chương trình và giao tiếp với máy tính qua cổng USB.
+ Khối tạo dao động: tạo xung nhịp.
+ Các LED chỉ thị: báo trạng thái cấp nguồn, báo trạng thái truyền và nhận dữ liệu trên công truyền thông.
+ Cổng đầu vào/ra tín hiệu tương tự: nhận và đưa tín hiệu tương tự tới các thiết bị bên ngoài như cảm biến, loa....
+ Cổng đầu vào/ra tín hiệu số: nhận tín hiệu số và đưa tín hiệu xử lí số tới các thiết bị bên ngoài.
2. Ứng dụng

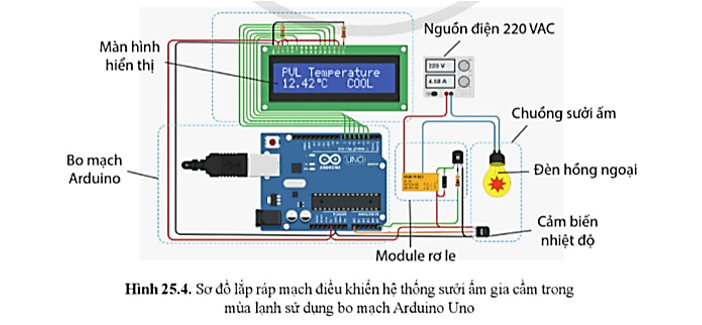

- Ứng dụng bo mạch lập trình vi điều khiển Arduino Uno điều khiển hệ thống sưởi ấm gia cầm trong mùa lạnh
- Ứng dụng bo mạch lập trình vi điều khiển Arduino Micro điều khiển từ xa thiết bị bay không người lái
- Ứng dụng bo mạch lập trình vi điều khiển Arduino Uno đo khoảng cách sử dụng cảm biến siêu âm.
II. Công cụ lập trình của một bo mạch lập trình vi điều khiển
+ Editor: soạn thảo văn bản, dùng để viết code.
+ Debugger: tìm kiếm và sửa lỗi phát sinh khi xây dựng chương trình.
+ Compiler hoặc interpreter: biên dịch code thành ngôn ngữ mà vì điều khiển có thể hiểu và thực thi code theo yêu cầu.
