Nội dung chính

    - Vẽ được sơ đồ lắp đặt mạch điện bảng điện.

    - Hiểu được quy trình lắp đặt mạch điện bảng điện.

    - Lắp đặt được bảng điện gồm 2 cầu chì, 1 ổ cắm, 1 công tắc điều khiển 1 bóng đèn.

    - Đảm bảo an toàn điện.

I. Dụng cụ, vật liệu và thiết bị

    - Dụng cụ: Kìm cắt dây, kìm tuốt dây, khoan tay (mũi khoan Φ 2mm và Φ5mm), dao, tua vít, bút thử điện, thước kẻ, bút chì.

    - Thiết bị: Cầu chì, công tắc, ổ lấy điện, đui đèn, bóng đèn, dây dẫn điện.

    - Vật liệu: Bảng điện, băng dính, giấy giáp.

II. Nội dung và trình tự thực hành

1. Tìm hiểu chức năng của bảng điện

Bảng điện là một phần của mạng điện trong nhà. Trên bảng điện thường lắp những thiết bị đóng cắt, bảo vệ và lấy điện của mạng điện.

    • Bảng điện chính:

       ◦ Cung cấp điện cho toàn hệ thống điện trong nhà.

       ◦ Thường chỉ lắp cầu chì tổng, cầu dao tổng hoặc áp tô mát tổng.

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

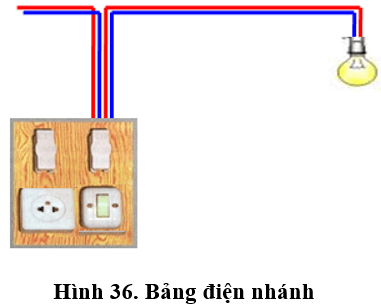

    • Bảng điện nhánh:

       ◦ Cung cấp điện tới các đồ dùng điện.

       ◦ Thường lắp cầu chì, công tắc, ổ cắm, hộp số quạt ...

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

2. Vẽ sơ đồ mạch điện

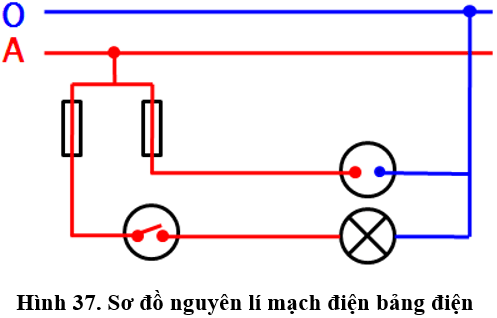

a. Tìm hiểu sơ đồ nguyên lý

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

    • Bảng điện gồm: 2 cầu chì, 1 công tắc 2 cực điều khiển 1 đèn và 1 ổ cắm điện.

    • Công tắc và cầu chì mắc nối tiếp với nhau và nối với dây pha.

    • Bóng đèn, ổ cắm mắc song song với nhau và nối với dây trung tính.

b. Vẽ sơ đồ lắp đặt mạch điện

Một số lưu ý trước khi lắp đặt mạch điện:

    • Mục đích sử dụng: dùng để phân phối và điều khiển hợp lí nguồn năng lượng điện cho mạng điện và những đồ dùng điện.

    • Vị trí lắp đặt bảng điện: gần cửa ra vào hoặc nơi thuận tiện nhất.

    • Vị trí, cách lắp đặt các phần tử của mạch điện: cân đối, khoa học, thẩm mỹ, thuận tiện và hiệu quả sử dụng cao.

    • Cần đặc biệt chú ý đến sự an toàn điện cho quá trình sử dụng.

Các bước vẽ sơ đồ lắp đặt mạch điện:

Bước 1. Vẽ đường dây nguồnLý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)
Bước 2. Xác định vị trí để bảng điện, bóng đènLý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)
Bước 3. Xác định vị trí các thiết bị điện trên bảng điệnLý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)
Bước 4. Vẽ nối đường dây dẫn điện theo sơ đồ nguyên líLý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

3. Qui trình lắp mạch điện bảng điện

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

    • Bước 1: Vạch dấu

       - Kích thước bảng điện phụ thuộc vào kích thươc các thiết bị trên đó.

       - Bố trí các thiết bị trên bảng gọn gàng, dễ dàng nối dây.

       - Có kí hiệu riêng cho vị trí các lỗ luồn dây dẫn điện và lỗ bắt vít các thiết bị điện.

       - Khi vạch dấu cần chọn 1 cạnh chuẩn để xác định những vị trí, kích thước còn lại của thiết bị.

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

    • Bước 2: Khoan lỗ bảng điện

       - Khoan lỗ không xuyên để bắt vít bằng mũi khoan Φ 2mm và lỗ khoan xuyên để luồn dây dẫn băng mũi khoan Φ 5mm.

       - Khoan lỗ bảng điện: hạ mũi khoan xuống xát điểm vạch dấu để chỉnh đúng tâm lỗ. sau đó nâng mũi khoan lên và cho máy chạy. điều chỉnh máy khoan tiến đều và liên tục.

    • Bước 3: Nối dây thiết bị điện của bảng điện

       - Đo và luồn dây dẫn qua lỗ luồn dây của bảng điện.

       - Nối các đầu dây vào các thiết bị điện của bảng điện.

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

    • Bước 4: Lắp thiết bị điện vào bảng điện

       - Lắp các thiết bị điện lên bảng điện vào các vị trí đã được vạch sẵn.

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)

    • Bước 5: Kiểm tra theo các yêu cầu

       - Lắp đặt thiết bị và đi dây theo đúng sơ đồ mạch điện.

       - Các mối nối chắc chắn.

       - Bố trí đẹp mắt, gọn gàng.

       - Nối dây nguồn, kiểm tra mạch điện bằng bút thử điện.

       - Vận hành thử mạch điện.

Lý thuyết Công nghệ 9 Bài 6: Thực hành: Lắp mạch điện bảng điện (hay, chi tiết)
