Sách bài tập Vật Lí 9 Bài 30: Bài tập vận dụng quy tắc nắm tay phải và quy tắc bàn tay trái
Sách bài tập Vật Lí 9 Bài 30: Bài tập vận dụng quy tắc nắm tay phải và quy tắc bàn tay trái
Bài 1 trang 66 sách bài tập Vật Lí 9: Một đoạn dây dẫn thẳng AB được đặt ở gần đầu M của một cuộn dây dòng điện chạy qua như hình 30.1 SBT. Khi cho dòng điện chạy qua dây dẫn AB theo chiều từ A đến B thì lực điện từ tác dụng lên AB có:
A. Phương thẳng đứng chiều từ dưới lên trên
B. Phương thẳng đứng, chiều từ trên xuống dưới
C. Phương song song với trục của cuộn dây, chiều hướng ra xa đầu M của cuộn dây
D. Phương song song với trục của cuộn dây, chiều hướng tới đầu M của cuộn dây
Lời giải:
Chọn câu B. Phương thẳng đứng, chiều từ trên xuống dưới
Sửa dụng quy tắc nắm bàn tay phải ta xác định được đầu M của ống dây là cực Bắc. Từ trường của ống dây sẽ tác dụng lên dây AB một lực từ F.
Sử dụng quy tắc bàn tay trái, ta xác định được lực từ tác dụng lên dây AB có phương thẳng đứng, chiều từ trên xuống như hình vẽ.
Bài 2 trang 66 sách bài tập Vật Lí 9: Một đoạn dây dẫn thẳng AB được đặt ở gần đầu của thanh nam châm thẳng (hình 30.2 SBT). Hãy biểu diễn lực điện từ tác dụng lên dây dẫn biết rằng dòng điện chạy qua dây dẫn có chiều từ B đến A.
Lời giải:
Áp dụng quy tắc bàn tay trái, lực điện từ tác dụng lên AB sẽ có chiều như biểu diễn trên hình 30.2a.
Bài 3 trang 66 sách bài tập Vật Lí 9: Khung dây dẫn AB được móc vào một lực kế nhẹ và được đặt sao cho đoạn BC nằm lọt vào khoảng giữa hai cực của một nam châm hình chữ U (hình 30.3 SBT). Số chỉ của lực kế sẽ thay đổi như thế nào khi cho dòng điện chạy qua khung dây theo chiều ABCD?
Lời giải:
Áp dụng quy tắc bàn tay trái, ta xác định được chiều lực từ tác dụng lên dây BC có phương thẳng đứng, chiều hướng xuống dưới như hình vẽ.
→ Số chỉ của lực kế sẽ tăng khi cho dòng điện chạy qua khung dây theo chiều ABCD
Bài 4 trang 67 sách bài tập Vật Lí 9: Một nam châm hình chữ U và 1 dây dẫn thẳng được bố trí như hình 30.41a, b, c, d. Dòng điện trong dòng điện cho phương vuông góc với mặt phẳng trang giấy, chiều đi từ phía trước ra phía sau trang giấy. Hỏi trường hợp nào lực điện từ tác dụng vào dây dẫn hướng thẳng đứng lên trên?
Lời giải:
Sử dụng quy tắc bàn tay trái, ta xác định được lực từ tác dụng lên các dòng điện được biểu diễn như hình vẽ.
Trường hợp được vẽ trên hình 30.4b SBT, lực từ có chiều hướng thẳng đứng lên trên.
Bài 5 trang 67 sách bài tập Vật Lí 9: Hãy biểu diễn lực điện từ tác dụng lên dây dẫn thẳng có dòng điện chạy qua được đặt trong từ trường của một nam châm điện (hình 30.5 SBT). Dòng điện chạy qua dây dẫn có phương vuông góc với mặt phẳng trang giấy, chiều đi từ phía sau ra phía trước trang giấy.
Lời giải:
Vận dụng quy tắc bàn tay phải, xác định các tên cực của nam châm điện, sau đó vận dụng quy tắc bàn tay trái để xác định chiều của lực điện từ. Kết quả được biểu diễn trên hình 30.5a.

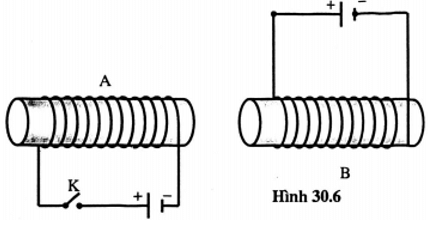

Bài 6 trang 67 sách bài tập Vật Lí 9: Trên hình 30.6, ống dây B sẽ chuyển động như thế nào khi đóng công tắc K của ống dây A? Vì sao? Biết ống dây A được giữ đứng yên
Lời giải:
Khi đóng khóa K cuộn dây A trở thành nam châm điện và đầu của ống dây A gần ống dây B là cực Bắc. Mặt khác dòng điện chạy trong ống B có chiều như hình vẽ 30.6a. Vì vậy B cũng biến thành nam châm điện có cực Bắc (N) là đầu gần ống A.
Do đó hai ống dây này sẽ đẩy nhau. Do ống A được giữ cố định nên ống B bị đẩy ra xa.
Bài 7 trang 68 sách bài tập Vật Lí 9: Một khung dây dẫn hình chữ nhật ABCD có dòng điện một chiều chạy qua như hình 30.7 đặt trong từ trường của một nam châm hình chữ U. Lúc đầu đặt khung ở vị trí nào thì khung không quay được? Vì sao?
Lời giải:
Nếu khung nằm ngang như hình vẽ, áp dụng quy tắc bàn tay trái ta xác định các lực từ tác dụng lên khung như hình 30.7a, các lực này làm khung quay theo chiều ngược kim đồng hồ.
Do vậy muốn khung không quay thì lúc đầu đặt khung dây thẳng đứng (cạnh AB ở trên, cạnh CD ở dưới) vì gặp lực từ F, F’ có tác dụng trong lúc này là làm biến dạng khung dây chứ không làm khung quay.
Bài 8 trang 68 sách bài tập Vật Lí 9: Xác định phương và chiều của lực điện từ tác dụng vào điểm M trên đoạn dây dẫn AB khi đóng công tắc K trên hình 30.8
A. Phương thẳng đứng chiều từ trên xuống dưới
B. Phương thẳng đứng chiều từ dưới lên trên
C. Phương nằm ngang vuông góc với AB, chiều từ ngoài vào trong mặt phẳng hình vẽ.
D. Phương nằm ngang vuông góc với AB, chiều từ trong ra ngoài mặt phẳng hình vẽ.
Lời giải:
Chọn D. Phương nằm ngang vuông góc với AB, chiều từ ngoài vào trong mặt phẳng hình vẽ.
Bài 9 trang 68 sách bài tập Vật Lí 9: Nếu dùng bàn tay phải thay cho bàn tay trái và giữ nguyên các quy ước về chiều dòng điện và chiều đường sức từ thì chiều của đường sức từ sẽ được xác định như thế nào?
Lời giải:
Nếu dùng bàn tay phải thay cho bàn tay trái và giữa nguyên các quy ước về chiều dòng điện và chiều của đường sức từ thì chiều của lực điện từ sẽ được xác định là chiều ngược lại với chiều ngón tay cái choãi ra. (cùng phương nhưng ngược chiều).
