I. Tín hiệu số và các tham số đặc trưng

1. Khái niệm tín hiệu số.

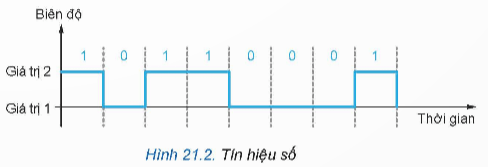

- Khái niệm: Là một chuỗi các tín hiệu rời rạc, có biên độ không đổi trong một khoảng thời gian nhất định.

Lý thuyết Công nghệ 12 Kết nối tri thức Bài 21: Tín hiệu số và các cổng logic cơ bản

- Đặc điểm:

+ Ít bị ảnh hưởng bởi nhiễu, dễ dàng khôi phục.

+ Sử dụng phổ biến trong máy tính và thiết bị kĩ thuật số, cho phép nhiều người sử dụng đồng thời, có thể nén, xử lí, mã hóa và bảo mật tốt hơn tín hiệu tương tự.

2. Các tham số đặc trưng của tín hiệu số.

a) Bit và mức điện áp

Bit thường được biểu diễn bằng một mức điện áp.

b) Tốc độ bit và khoảng bit

- Tốc độ bit (R): là số bit trên 1 giây (bit/s)

Quảng cáo

- Khoảng bit (Tb): là thời gian kéo dài của một bit (giây)

Tb=1R

II. Khái niệm cổng logic

- Là một mạch điện thực hiện chức năng của một hàm logic.

III. Một số cổng logic cơ bản

1. Cổng OR

- Hàm: y = x1 + x2

- Kí hiệu:

Lý thuyết Công nghệ 12 Kết nối tri thức Bài 21: Tín hiệu số và các cổng logic cơ bản

- Công dụng: cộng logic hai hoặc nhiều tín hiệu đầu vào thành một tín hiệu đầu ra, tạo kết quả logic phức tạp từ tín hiệu đơn giản.

2. Cổng AND

Quảng cáo

- Hàm: y = x1.x2

- Kí hiệu:

Lý thuyết Công nghệ 12 Kết nối tri thức Bài 21: Tín hiệu số và các cổng logic cơ bản

- Công dụng: nhân logic hai hoặc nhiều tín hiệu đầu vào thành một tín hiệu đầu ra, tạo kết quả logic phức tạp từ các tín hiệu đơn giản.

3. Cổng NOT

- Hàm: y=x¯

- Kí hiệu:

Lý thuyết Công nghệ 12 Kết nối tri thức Bài 21: Tín hiệu số và các cổng logic cơ bản

- Công dụng: đảo ngược trạng thái tin shieeuj đầu vào hoặc điều khiển tín hiệu logic trong mạch.

4. Cổng NOR

- Hàm: y=x1+x2¯

Quảng cáo

- Kí hiệu:

Lý thuyết Công nghệ 12 Kết nối tri thức Bài 21: Tín hiệu số và các cổng logic cơ bản

- Công dụng: đảo ngược trạng thái của mạch cộng logic hoặc điều khiển các tín hiệu logic trong mạch.

5. Cổng NAND

- Hàm: y=x1.x2¯

- Kí hiệu:

Lý thuyết Công nghệ 12 Kết nối tri thức Bài 21: Tín hiệu số và các cổng logic cơ bản

- Công dụng: đảo ngược trạng thái của mạch nhân logic hoặc điều khiển các tín hiệu logic trong mạch.
