Lý thuyết Công nghệ 12 Kết nối tri thức Bài 24: Khái quát về vi điều khiển

I. Giới thiệu

1. Khái niệm về vi điều khiển

- Khái niệm: là một mạch tích hợp có thể lập trình để thực hiện các chức năng tính toán và điều khiển cho một mục đích sử dụng cụ thể.

- Nhiệm vụ: đảm nhiệm chức năng đo lường và điều khiển trong một hệ thống.

2. Ứng dụng của vi điều khiển

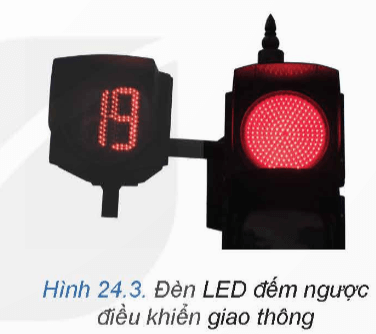

- Phương tiện giao thông

- Thiết bị y tế

- Máy công nghiệp

- Công cụ nông nghiệp

- Thiết bị viễn thông

3. Phần loại vi điều khiển

- Theo độ rộng dữ liệu mà vi điều khiển có thể xử lí tính theo đơn vị bit.

- Theo họ điều khiển

II. Sơ đồ chức năng của vi điều khiển

1. Sơ đồ chức năng

- Gồm 4 khối chức năng:

+ Khối đầu vào

+ Khối đầu ra

+ Bộ xử lí trung tâm

+ Bộ nhớ

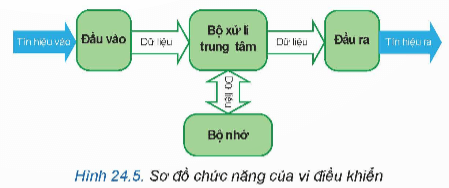

- Sơ đồ:

2. Vai trò của các khối chức năng

a) Bộ xử lí trung tâm

- Thực hiện mọi thao tác tính toán và điều khiển của vi điều khiển.

- Các tính toán mà CPU đảm nhiệm:

+ Phép tính số học và logic.

+ Đọc dữ liệu từ bên ngoài vào CPU và chuyển dữ liệu từ CPU ra ngoài.

b) Bộ nhớ

- Lưu trữ mọi dữ liệu của vi điều khiển, bao gồm câu lệnh và số liệu.

- Có 2 bộ nhớ:

+ Bộ nhớ chỉ đọc (ROM): dữ liệu không bị mất đi khi vi điều khiển bị ngắt khỏi nguồn điện, thường được dùng để lưu câu lệnh.

+ Bộ nhớ truy cập ngẫu nhiên (RAM): dữ liệu sẽ bị mất đi khi vi điều khiển bị tắt nguồn nuôi, dùng để lưu các dữ liệu tạm thời.

- Trao đổi giữa CPU và bộ nhớ gồm:

+ Đọc dữ liệu

+ Ghi dữ liệu

c) Khối đầu vào và khối đầu ra

- Ghép nối vi điều khiển với các thiết bị ngoại vi thông qua các cổng vào ra.

- Chia làm 2 loại:

+ Cổng số

+ Cổng tương tự
