200+ Trắc nghiệm Bảo vệ chống quá điện áp (có đáp án)

Tổng hợp trên 200 câu hỏi trắc nghiệm Bảo vệ chống quá điện áp có đáp án với các câu hỏi đa dạng, phong phú từ nhiều nguồn giúp sinh viên ôn trắc nghiệm Bảo vệ chống quá điện áp đạt kết quả cao.

200+ Trắc nghiệm Bảo vệ chống quá điện áp (có đáp án)

Câu 1: Trong sơ đồ bảo vệ chống sét máy điện nối trực tiếp với đường dây trên không dưới đây, tụ điện C có tác dụng?

A. Làm giảm biên độ sóng quá điện áp

B. Tăng độ nhạy làm việc cho chống sét van

C. Làm giảm tốc độ đầu sóng quá điện áp

D. Lọc sóng quá điện áp

Hiển thị đáp án

Chọn đáp án C.

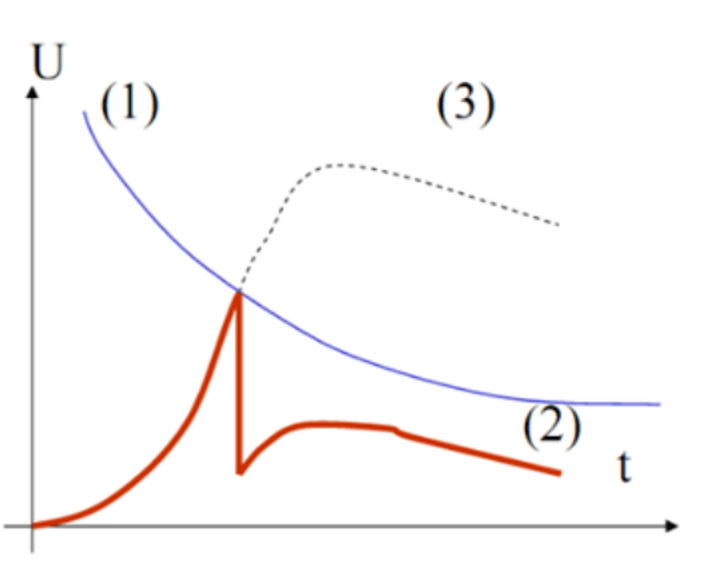

Câu 2: Diễn biến của điện áp khi chống sét ống làm việc thể hiện trong hình sau. Đường số 2 là:

A. Đặc tính V-S của chống sét ống

B. Điện áp dư trên chống sét ống

C. Điện áp làm việc của thanh góp

D. Sóng quá điện áp truyền tới

Hiển thị đáp án

Chọn đáp án B.

Câu 3: Khi thi công cọc tiếp địa, việc sử dụng đất đá cứng để lấp cọc tiếp địa có ảnh hưởng như thế nào đến chất lượng hệ thống?

A. Làm tăng độ dẫn điện của hệ thống tiếp địa

B. Làm giảm chất lượng hệ thống

C. Không ảnh hưởng gì

D. Tăng độ chắc chắn của cọc tiếp địa

Hiển thị đáp án

Chọn đáp án D.

Câu 4: Khi thực hiện đo điện trở suất của đất người ta thấy đất khô, vậy khi tính toán hệ thống nối đất cần lưu ý gì trong việc lựa chọn hệ số hiệu chỉnh theo mùa:

A. Chọn hệ số mùa trung bình

B. Chọn hệ số mùa theo giới hạn trên

C. Chọn hệ số mùa theo giới hạn dưới

D. Tùy thuộc người thiết kế, không có lưu ý gì

Hiển thị đáp án

Chọn đáp án C.

Câu 5: Đối với trạm phân phối 35kV:

A. Nối đất chống sét có thể dùng chung với nối đất an toàn

B. Nối đất chống sét có thể dùng chung với nối đất làm việc

C. Nối đất chống sét phải nối riêng với nối đất làm việc

D. Nối đất chống sét có thể dùng chung với nối đất làm việc và an toàn

Hiển thị đáp án

Chọn đáp án C.

Câu 6: Giả sử có sóng Ut truyền từ đường dây có tổng trở sóng Z1 vào trạm biến áp có đặt chống sét van ở cuối đường dây. Áp dụng quy tác Petecxen ta có mạch điện như hình vẽ. Khi chống sét van phóng điện, điện áp tác dụng lên điện trở phi tuyến của chống sét van được xác định theo biểu thức:

A. U2(t) = Z1 . ICSV

B. 2.Ut = U2(t) + Z1 . ICSV

C. 2.Ut = U2(t) – Z1 . ICSV

D. Ut = U2(t) + Z1 . ICSV

Hiển thị đáp án

Chọn đáp án B.

Câu 7: Xét trường hợp có 4 sóng quá điện áp có giá trị U = 1000kV cùng truyền trên 4 đường dây có tổng trở sóng là Z = 100Ω tới điểm x. Tại x có tổng trở sóng tập trung là Zx = 200Ω. Tính điện áp xuất hiện tại điểm x sau khi cả 4 sóng cùng truyền tới điểm x.

A. 1777,778 kV

B. 888,889 kV

C. 2000 kV

D. 500 kV

Hiển thị đáp án

Chọn đáp án A.

Câu 8: Giả sử có một sóng tới lan truyền từ môi trường có tổng trở sóng Z1 = 120 Ω sang môi trường có tổng trở Z2 = 150 Ω. Tại điểm M (điểm giới hạn giữa 2 môi trường sóng) xảy ra hiện tượng khúc xạ và phản xạ của sóng. Hệ số khúc xạ α bằng:

A. 111

B. 1,11

C. 11,1

D. 0,11

Hiển thị đáp án

Chọn đáp án B.

Câu 9: Theo thực nghiệm của A.Copian, phạm vi bảo vệ của cột thu sét h ở mặt đất là:

A. Hình tròn có tâm là cột thu sét, bán kính là 1,6h

B. Hình tròn có tâm là cột thu sét, bán kính là 1,2h

C. Hình tròn có tâm là cột thu sét, bán kính là 3,5h

D. Hình tròn có tâm là cột thu sét, bán kính là 1,5h

Hiển thị đáp án

Chọn đáp án A.

Câu 10: Nếu tốc độ của phóng điện ngược là v, mật độ đường của diện tích trong tia tiên đạo bằng δ thì công thức tính dòng điện sét là?

A. IS = δ . v

B. IS = 1/2 . v . δ

C. IS = δ / v

D. IS = vδ

Hiển thị đáp án

Chọn đáp án A.

Câu 11: Đường dây không treo dây chống sét như hình vẽ: dây dẫn AC-150, nằm trên mặt phẳng nằm ngang cách nhau 3m, ở độ cao 30m. Sét đánh thẳng vào dây dẫn, quá điện áp xuất hiện do phóng điện ngược qua cách điện, có biên độ U0 = 800 kV. Tổng trở sóng tương hỗ giữa dây 1 và dây 2 là:

A. Z12 = 179,6 Ω; Z21 = 179,6 Ω

B. Z12 = 138,3 Ω; Z21 = 543,5 Ω

C. Z12 = 543,5 Ω; Z21 = 138,3 Ω

D. Z12 = 543,5 Ω; Z21 = 543,5 Ω

Hiển thị đáp án

Chọn đáp án A.

Câu 12: Quá trình phóng điện của sét gồm mấy giai đoạn

A. 2

B. 3

C. 1

D. 4

Hiển thị đáp án

Chọn đáp án D.

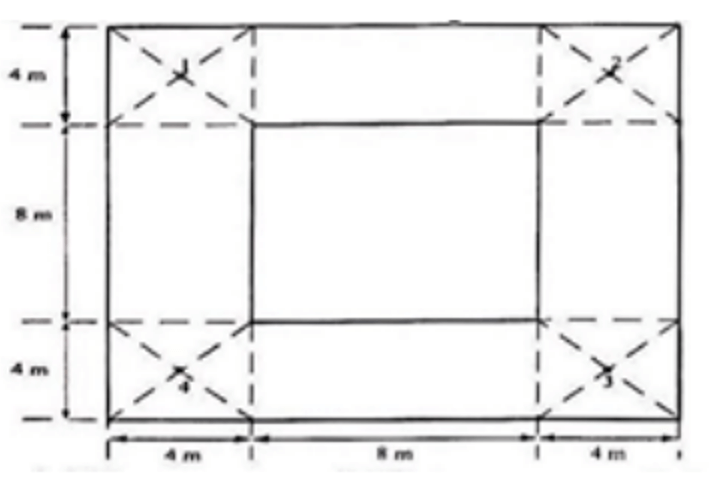

Câu 13: Cho công trình có độ cao 8m được bảo vệ bởi hệ thống thu sét gồm 4 kim thu sét cao bằng nhau và bằng 6m, đặt trên công trình như hình vẽ. Xác định bán kính bảo vệ rx của các cột thu sét?

A. 5 m

B. 5,5 m

C. 6,5 m

D. 6 m

Hiển thị đáp án

Chọn đáp án D.

Câu 14: Để bảo vệ cho máy phát điện, ta thường dùng chống sét van loại ?

A. PBM

B. PBMT

C. PBBM

D. PBC

Hiển thị đáp án

Chọn đáp án C.

Câu 15: Nối đất nào không có tác dụng là để tản dòng điện và giữ mức điện thế thấp trên các vật được nối đất?

A. Nối đất an toàn

B. Nối đất chống sét

C. Không loại nối đất nào

D. Nối đất làm việc

Hiển thị đáp án

Chọn đáp án D.

Câu 16: Tương quan mức điện áp dư của thiết bị chống sét như thế nào so với mức cách điện của thiết bị chống sét bảo vệ?

A. Lớn hơn

B. Bé hơn

C. Không xét đến tương quan

D. Bằng nhau

Hiển thị đáp án

Chọn đáp án B.

Câu 17: Từ diễn biến của quá trình phóng điện sét có thể rút ra kết luận gì?

A. Vị trí bị sét đánh là ngẫu nhiên, không thể dự đoán được

B. Vị trí bị sét đánh có thể dự đoán trước

C. Các tòa nhà cao tầng sẽ bị sét đánh đầu tiên

D. Đường dây điện sẽ bị sét đánh đầu tiên

Hiển thị đáp án

Chọn đáp án B.

Câu 18: Đối với trạm có điện áp từ 110 kV trở lên

A. Nối đất chống sét có thể dùng chung với nối đất làm việc và an toàn

B. Nối đất chống sét phải nối riêng với nối đất an toàn

C. Nối đất chống sét có thể dùng chung với nối đất an toàn

D. Nối đất chống sét có thể dùng chung với nối đất làm việc

Hiển thị đáp án

Chọn đáp án D.

Câu 19: Trong quá trình phóng điện sét, khu vực ion hóa mãnh liệt được hình thành ở đâu?

A. Trong không khí ngay phía trên điểm tập kết điện tích trái dấu

B. Trong không khí ngay phía đầu dòng tia tiên đạo

C. Trong không khí ở phía dưới điểm tập kết điện tích trái dấu

D. Trong không khí ở chính giữa điểm tập kết điện tích trái dấu với đầu dòng tia tiên đạo

Hiển thị đáp án

Chọn đáp án A.

Câu 20: Cho sơ đồ bảo vệ chống sét cho Máy phát nối với đường dây trên không thông qua đoạn cáp như hình vẽ dưới đây. Thiết bị 1 (TB1) và thiết bị 2 (TB2) là ký hiệu của phần tử nào?

A. TB1 là chống sét van, TB2 là chống sét ống

B. TB1 và TB2 đều là chống sét ống

C. TB1 là chống sét ống, TB2 là chống sét van

D. TB1 và TB2 đều là chống sét van

Hiển thị đáp án

Chọn đáp án C.

Câu 21: Hệ thống thu sét gồm 2 dây thu sét có cùng chiều cao h và đặt cách nhau một khoảng là s thì chiều cao lớn nhất được bảo vệ giữa 2 cột là?

A. 0,8h

B. s/7

C. 2/3.h

D. h – s/4

Hiển thị đáp án

Chọn đáp án D.

Câu 22: Chống sét van được chia làm mấy loại chính?

A. 5

B. 4

C. 2

D. 3

Hiển thị đáp án

Chọn đáp án C.

Câu 23: Ảnh hưởng của điện từ trường do sự lan truyền sóng giữa các dây dẫn được mô tả bằng hệ phương trình:

A. Petersen

B. Newton

C. Kirchhoff

D. Maxwell

Hiển thị đáp án

Chọn đáp án D.

Câu 24: Cho hệ truyền sóng như hình vẽ. Xác định trị số tổng trở sóng thay thế trong sơ đồ đẳng trị (Zđt)?

A. Zđt = 93,20 Ω

B. Zđt = 92,30 Ω

C. Zđt = 92,55 Ω

D. Zđt = 95,55 Ω

Hiển thị đáp án

Chọn đáp án B.

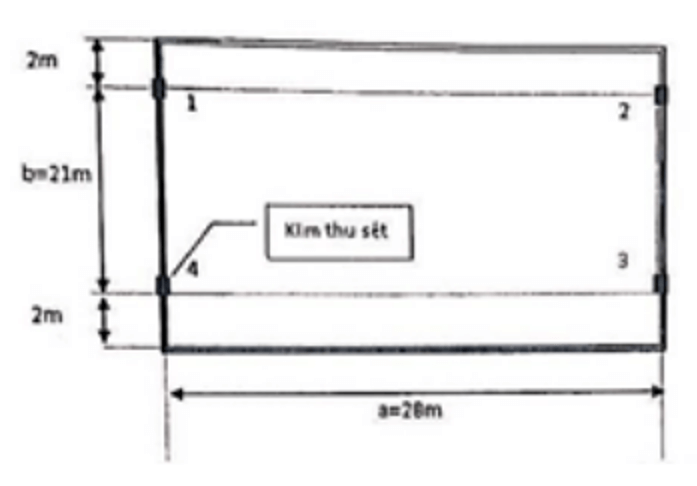

Câu 25: Cho 4 kim thu sét có độ cao bằng nhau được bố trí trên đỉnh công trình như hình vẽ. Tính chiều cao tối thiểu của các kim thu sét để công trình được bảo vệ an toàn, biết công trình có độ cao là 6m?

A. 4,38 m

B. 7,5 m

C. 6 m

D. 4,5 m

Hiển thị đáp án

Chọn đáp án A.

................................

................................

................................
