Giáo án Công nghệ 12 Kết nối tri thức Bài 6: Mạng điện sản xuất quy mô nhỏ

Giáo án Công nghệ 12 Kết nối tri thức Bài 6: Mạng điện sản xuất quy mô nhỏ

Xem thử

Chỉ từ 400k mua trọn bộ Kế hoạch bài dạy (KHBD) hay Giáo án Công nghệ 12 Kết nối tri thức bản word chuẩn kiến thức, trình bày đẹp mắt, dễ dàng chỉnh sửa:

• B1: gửi phí vào tk: 0711000255837 - NGUYEN THANH TUYEN - Ngân hàng Vietcombank (QR)
• B2: Nhắn tin tới Zalo VietJack Official - nhấn vào đây để thông báo và nhận giáo án

I. MỤC TIÊU

1. Kiến thức

Sau bài học này, HS sẽ:

- Mô tả được cấu trúc chung, các thiết bị và vai trò của chúng trong mạng điện sản xuất quy mô nhỏ.

2. Năng lực

Năng lực chung:

- Năng lực tự học: Chủ động tích cực thực hiện những công việc của bản thân trong học tập thông qua việc tham gia đóng góp ý tưởng, đặt câu hỏi và trả lời các yêu cầu của GV đưa ra; biết lựa chọn các nguồn tài liệu học tập phù hợp.

- Năng lực giao tiếp hợp tác: Thảo luận nhóm, tiếp thu sự góp ý và hỗ trợ thành viên trong nhóm để tìm hiểu về mạng điện sản xuất quy mô nhỏ.

- Năng lực giải quyết vấn đề: Xác định được và biết tìm hiểu các thông tin liên quan về mạng điện sản xuất quy mô nhỏ, đề xuất giải pháp giải quyết.

Năng lực công nghệ:

- Trình bày được khái niệm, tải tiêu thụ và đặc điểm của mạng điện sản xuất quy mô nhỏ.

- Mô tả được cấu trúc chung của mạng điện sản xuất quy mô nhỏ.

- Trình bày được vai trò của các thiết bị trong mạng điện sản xuất quy mô nhỏ.

- Vận dụng kiến thức về mạng điện sản xuất quy mô nhỏ để giải thích được vấn đề thực tế

3. Phẩm chất

- Ham học hỏi thông qua việc tìm hiểu kiến thức về mạng điện sản xuất quy mô nhỏ.

II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU:

1. Đối với giáo viên:

- Máy chiếu, máy tính, màn hình hiển thị, hoặc ti vi.

- Hình vẽ và tranh ảnh trong SGK: hình ảnh sơ đồ cấu trúc mạng điện sản xuất quy mô nhỏ, hình ảnh bên trong một tủ điện phân phối,…

- SGK, SGV Công nghệ 12 – Công nghệ Điện – Điện tử.

2. Đối với học sinh:

- SGK Công nghệ 12 – Công nghệ Điện – Điện tử.

- Các dụng cụ học tập theo yêu cầu của GV.

III. TIẾN TRÌNH DẠY HỌC

A. HOẠT ĐỘNG KHỞI ĐỘNG

a. Mục tiêu: GV huy động khả năng quan sát, vốn hiểu biết của HS về các thiết bị điện. Tạo tâm thế cho HS tìm hiểu chủ đề mới.

b. Nội dung: GV sử dụng câu hỏi ở phần khởi động (SGK – tr31) để đặt vấn đề, HS quan sát Hình 6.1 SGK và trả lời câu hỏi. Từ câu trả lời của HS, GV dẫn dắt nhằm gây chú ý của HS vào nội dung bài học.

c. Sản phẩm học tập: Câu trả lời của HS về các thiết bị tiêu thụ điện và cách nối của mạng điện.

d. Tổ chức thực hiện:

Bước 1: GV chuyển giao nhiệm vụ học tập

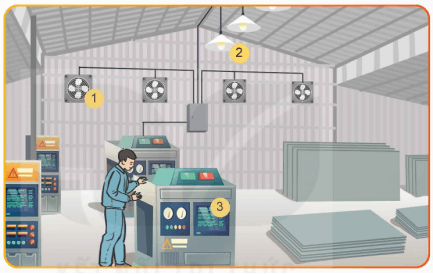

- GV chiếu hình 6.1 (SGK – tr31) cho HS quan sát và yêu cầu trả lời nội dung Khởi động (SGK – tr31)

Quan sát hình 6.1 và cho biết trong xưởng sản xuất có những thiết bị nào tiêu thụ điện? Chúng được nối mạng điện trong xưởng như thế nào?

Bước 2: HS thực hiện nhiệm vụ học tập

- HS vận dụng hiểu biết, kinh nghiệm của bản thân, suy nghĩ và trả lời câu hỏi.

- GV hướng dẫn, hỗ trợ HS (nếu cần thiết).

Bước 3: Báo cáo kết quả hoạt động và thảo luận

- GV mời đại diện HS trả lời câu hỏi.

Gợi ý trả lời:

- Trong xưởng sản xuất Hình 6.1 có các thiết bị tiêu thụ điện sau: 1. Quạt điện, 2. Bóng đèn điện, 3. Động cơ điện.

- Cách nối của mạng điện: các thiết bị tiêu thụ điện được nối thành 3 nhánh riêng (nhánh cho quạt, nhánh cho bóng đèn, nhánh cho động cơ).

- GV yêu cầu HS khác nhận xét, bổ sung (nếu có).

Bước 4: Đánh giá kết quả, thực hiện nhiệm vụ học tập

- GV kết luận: Về tải tiêu thụ có: quạt điện, bóng đèn, động cơ. Các tải tiêu thụ được nối thành các nhánh riêng. Các thiết bị tiêu thụ điện trong một khu vực sản xuất, sử dụng chung một nguồn điện cung cấp, sự kết hợp của nguồn điện, dây dẫn điện và các thiết bị này sẽ tạo ra một mạng điện.

- GV dẫn dắt vào bài học mới: Bài học hôm nay sẽ tìm hiểu về mạng điện sản xuất quy mô nhỏ – Bài 6: Mạng điện sản xuất quy mô nhỏ.

B. HOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC

Hoạt động 1. Tìm hiểu về cấu trúc chung của mạng điện sản xuất quy mô nhỏ

a. Mục tiêu:

- HS trình bày được khái niệm tải tiêu thụ và đặc điểm của mạng điện sản xuất quy mô nhỏ.

- HS mô tả được cấu trúc chung của mạng điện sản xuất quy mô nhỏ.

b. Nội dung: GV chia HS làm nhóm đôi yêu cầu đọc SGK và thực hiện nhiệm vụ để tìm hiểu về cấu trúc chung của mạng điện sản xuất quy mô nhỏ.

c. Sản phẩm: Kết quả HS thực hiện các yêu cầu, gợi ý, dẫn dắt của GV để tìm hiểu về cấu trúc chung của mạng điện sản xuất quy mô nhỏ.

d. Tổ chức thực hiện:

HOẠT ĐỘNG CỦA GV – HS

DỰ KIẾN SẢN PHẨM

Nhiệm vụ 1. Tìm hiểu về mạng điện sản xuất quy mô nhỏ Bước 1: GV chuyển giao nhiệm vụ học tập - GV yêu cầu HS đọc mục I.1 SGK và tìm hiểu về mạng điện sản xuất quy mô nhỏ, chỉ rõ những nội dung sau: + Mạng điện sản xuất quy mô nhỏ. + Tải của mạng điện sản xuất quy mô nhỏ. + Các đặc điểm của mạng điện sản xuất quy mô nhỏ. - Sau khi HS trả lời, GV kết luận về nội dung mạng điện sản xuất quy mô nhỏ. Bước 2: HS thực hiện nhiệm vụ học tập - HS đọc thông tin SGK sau đó trao đổi, thảo luận trả lời câu hỏi. - GV quan sát, hướng dẫn, hỗ trợ HS (nếu cần thiết). Bước 3: Báo cáo kết quả hoạt động và thảo luận - GV mời đại diện các nhóm báo cáo kết quả thảo luận. - GV mời HS khác nhận xét, bổ sung. Bước 4: Đánh giá kết quả, thực hiện nhiệm vụ học tập - Từ kết quả thảo luận của nhóm, GV nhận xét, đánh giá quá trình HS thực hiện nhiệm vụ. - GV kết luận về nội dung Mạng điện sản xuất quy mô nhỏ. - GV chuyển sang nội dung Cấu trúc chung của mạng điện sản xuất quy mô nhỏ.

I. CẤU TRÚC CHUNG CỦA MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ 1. Mạng điện sản xuất quy mô nhỏ - Mạng điện sản xuất quy mô nhỏ có công suất tiêu thụ điện năng từ vài chục đến vài trăm kW, lấy điện từ lưới điện phân phối để cung cấp cho tải. - Tải của mạng điện là các loại động cơ điện, thiết bị điện và các thiết bị chiếu sáng. - Đặc điểm của mạng điện sản xuất quy mô nhỏ: + Tải phân bổ tập trung. + Dùng một máy biến áp riêng hoặc lấy điện từ đường dây hạ áp có điện áp dây/pha là 380/220 V. + Mạng điện dùng cho các thiết bị sản xuất và mạng điện chiếu sáng hoạt động độc lập.

................................

................................

................................
