Một máy phát điện xoay chiều có rôto là nam châm vĩnh cửu quay với tần số f (vòng/s)

Sách bài tập Vật Lí 12 Bài 17: Máy phát điện xoay chiều - Kết nối tri thức

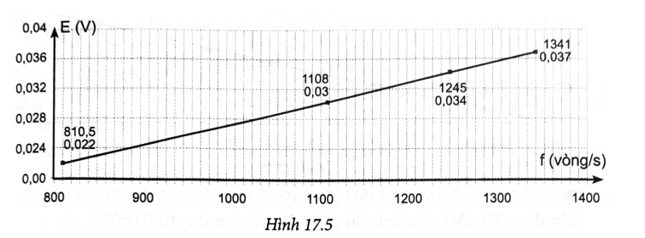

Câu 17.10 trang 56 Sách bài tập Vật Lí 12: Một máy phát điện xoay chiều có rôto là nam châm vĩnh cửu quay với tần số f (vòng/s) tạo ra trong cuộn dây trên stato một dòng điện hình sin. Mắc hai đầu cuộn dây với vôn kế để khảo sát suất điện động trong cuộn dây theo tần số quay của rôto. Kết quả được biểu diễn bằng đồ thị có trục tung là suất điện động E (V), trục hoành là tần số quay của rôto theo đơn vị vòng/s (Hình 17.5). Biết khi rôto không quay thì suất điện động hai đầu cuộn dây bằng 0, sai số của suất điện động là $∆$E = ±0,005 V. Biểu thức nào sau đây biểu diễn mối liên hệ của suất điện động cực đại theo tần số quay của rôto?

A. $E_0=3,90\cdot {10}^{-5}\text{f}\pm 0,005( \text{V}).$

B. $E_0=4,24\cdot {10}^{-3}\text{f}\pm 0,005$ (V).

C. $E_0=3,01\cdot {10}^{-3}\text{f}\pm 0,005( \text{V}).$

D. $E_0=3,01\cdot {10}^{-3}\pm 0,005\left(V\right).$

Lời giải:

Đáp án đúng là A

$E_0=NBS\omega =2\pi NBSf\Rightarrow E=\frac{2\pi NBSf}{\sqrt{2}}$, ta thấy suất điện động tỉ lệ thuận với tần số.

Khi $E=0,037;f=1341\Rightarrow \frac{2\pi NBS}{\sqrt{2}}=\frac{0,037}{1341}=2,{76.10}^{-5}\Rightarrow E_0=2,{76.10}^{-5}.\sqrt{2}.f=3,{9.10}^{-5}.f$
