Bài III.16 trang 48 Sách bài tập Vật Lí 11
Bài tập cuối chương 3
Bài III.16 trang 48 Sách bài tập Vật Lí 11: Bảng dưới đây ghi kết quả đo cường độ dòng điện I chạy qua điôt chỉnh lưu loại D4007 tương ứng với hiệu điện thế U đặt vào hai cực của điôt:
a) Hãy vẽ đồ thị I = f(U) biểu diễn sự phụ thuộc của cường độ dòng điện I chạy qua điôt chỉnh lưu vào hiệu điện thế U giữa hai cực của điôt bán dẫn.
b) Đồ thị này cho thấy điôt chỉnh lưu có tác dụng như thế nào ?
Lớp p – n phân cực thuận |
Lớp p – n phân cực ngược |
||
U(V) |
I(mA) |
U(V) |
I(mA) |
0,00 |
0,00 |
0,00 |
0,00 |
0,20 |
0,00 |
0,10 |
0,00 |
0,40 |
0,00 |
0,20 |
0,00 |
0,60 |
1,90 |
0,40 |
0,00 |
0,65 |
5,40 |
0,80 |
0,00 |
0,70 |
14,6 |
1,00 |
0,00 |
0,73 |
29,4 |
1,50 |
0,00 |
Lời giải:

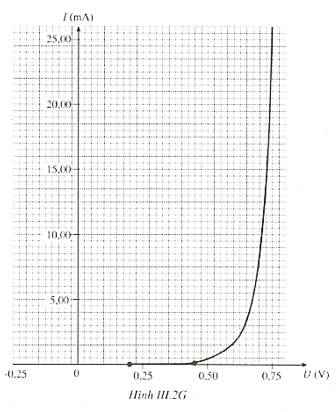

a) Đồ thị I = f(U) có dạng như hình III.2G.
Chọn tỉ xích trên các trục tọa độ:
- trục hoành biểu diễn hiệu điện thế U : 10 ô ứng với 0,25V;
- trục hoành biểu diễn cường độ dòng điện I : 10 ô ứng với 5,00mA.
b) Đồ thị này cho thẩy điôt chỉnh lưu chỉ cho dòng điện chạy qua nó theo một chiều ứng với các giá trị dương của hiệu điện thế U đặt vào hai cực của nó. Hơn nữa cường độ dòng điện I chạy qua điôt chỉ tăng mạnh khi U > 0,3V – 0,4V.
