Bài 9.7 trang 25 Sách bài tập Vật Lí 11
Bài 9: Định luật Ôm đối với toàn mạch

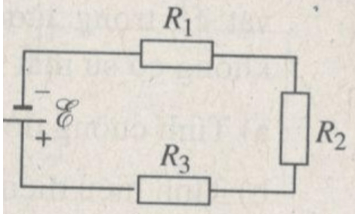

Bài 9.7 trang 25 Sách bài tập Vật Lí 11: Cho mạch điện có sơ đồ như trên Hình 9.2, trong đó nguồn điện có suất điện động E = 12 V và có điện trở trong rất nhỏ, các điện trở ở mạch ngoài là R1 = 3 Ω, R2 = 4 Ω và R3 = 5 Ω.
a) Tính cường độ dòng điện chạy trong mạch.
b) Tính hiệu điện thế giữa hai đầu điện trở R2?
c) Tính công của nguồn điện sản ra trong 10 phút và công suất toả nhiệt ở điện trở R3?
Lời giải:
a) Điện trở trong r = 0
Điện trở mạch ngoài: RN = R1 + R2 + R3 = 3 + 4 + 5 = 12 Ω
Cường độ dòng điện chạy trong mạch:
b) Vì các điện trở nối tiếp nên I2 = I = I1 = I3
Vậy hiệu điện thế giữa hai đầu điện trở R2: U2 = I2.R2 = 4V.
c) Đổi t = 10 phút = 600s
Công nguồn điện sản ra trong 10 phút: Ang = EIt = 7200 J
Công suất tỏa nhiệt trên điện trở R3 là:
