Vở bài tập Vật Lí 7 Bài 25 trang 85-86-87

Bài 25: Hiệu điện thế

A. HỌC THEO SGK

I - HIỆU ĐIỆN THẾ

Câu C1 trang 85 VBT Vật Lí 7: Giá trị hiệu điện thế giữa hai cực của các nguồn điện khi chưa mắc vào mạch:

a) Pin tròn: 1,5V

b) Acquy của xe máy: 6V hoặc 12V

c) Giữa hai lỗ của ổ lấy điện trong nhà: 220V hoặc U = 110V

II - VÔN KẾ

Câu C2 trang 85 VBT Vật Lí 7: Tìm hiểu vôn kế (hình 25.2 SGK)

2. Vôn kế dùng kim là vôn kế trong hình 25.2a và 25.2b.

Vôn kế dùng hiện số là vôn kế trong hình 25.2c.

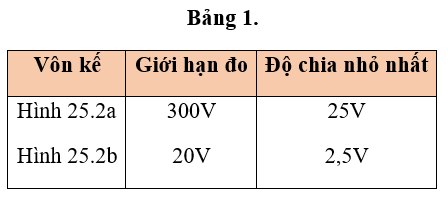

3. Ghi đầy đủ vào bảng dưới đây

4. Ở các chốt nối dây dẫn của vôn kế có ghi dấu (+) (cực dương), chốt kia ghi dấu (-) (cực âm).

5. Thông thường ở vôn kế, chốt điều chỉnh kim nằm ngay sau phía dưới gốc quay của kim chỉ thị và được kí hiệu là một vòng tròn có rãnh ở giữa.

III - ĐO HIỆU ĐIỆN THẾ GIỮA HAI CỰC CỦA NGUỒN ĐIỆN KHI MẠCH HỞ

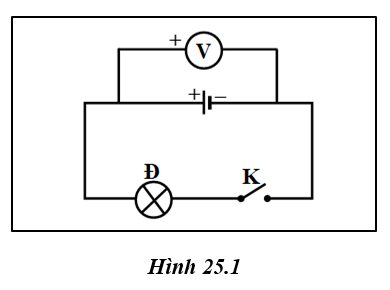

1. Vẽ sơ đồ mạch điện hình 25.3 SGK vào chổ của hình 25.2

2. Vôn kế của nhóm em có giới hạn đo là 15V

Vôn kế này là phù hợp để đo hiệu điện thế 6V.

3. Chốt (+) của vôn kế được mắc với cực (+) của nguồn điện và chốt (-) của vôn kế được mắc với cực (-) của nguồn điện.

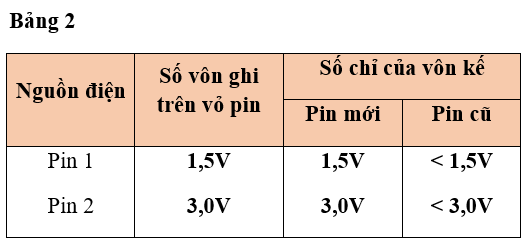

4. Ghi số chỉ của vôn kế vào bẳng 2 dưới đây:

Câu C3 trang 86 VBT Vật Lí 7: Từ bảng 2SGK, so sánh số vôn ghi trên vỏ pin với số chỉ của vôn kế và rút ra kết luận:

Quan sát các giá trị đo được từ bảng 2 ta nhận thấy số chỉ của vôn kế là bằng số vôn ghi trên vỏ nguồn điện.

II - VẬN DỤNG

Câu C4 trang 86 VBT Vật Lí 7: Đổi đơn vị cho các giá trị sau đây:

a. 2,5V = 2500mV

b. 6kV = 6000V

c. 110V = 0,110kV

d. 1200mV = 1,200.V

Câu C5 trang 86 VBT Vật Lí 7: Quan sát mặt số của một dụng cụ đo điện được vẽ trên hình 25.4 SGK và cho biết:

a) Dụng cụ này được gọi là vôn kế.

Đó là vì trên dụng cụ này có kí hiệu chữ V

b) Dụng cụ này có GHĐ là 45V và ĐCNN là 1V.

c) Kim của dụng cụ ở vị trí (1) chỉ giá trị 3V.

d) Kim của dụng cụ ở vị trí (2) chỉ giá trị 42V.

Câu C6 trang 87 VBT Vật Lí 7: Lựa chọn vôn kế phù hợp nhất để đo hiệu điện thế giữa hai cực của mỗi nguồn điện đã cho:

a) Dùng vôn kế 2) với giới hạn đo 5V là phù hợp nhất để đo hiệu điện thế giữa hai cực của nguồn điện có số vôn ghi trên vỏ là 1,5V.

b) Dùng vôn kế 3) với giới hạn đo 10V là phù hợp nhất để đo hiệu điện thế giữa hai cực của nguồn điện có số vôn ghi trên vỏ là 6V.

c) Dùng vôn kế 1) với giới hạn đo 20V là phù hợp nhất để đo hiệu điện thế giữa hai cực của nguồn điện có số vôn ghi trên vỏ là 12V.

Lưu ý: Có thể sử dụng vôn kế có GHĐ 20V để đo hiệu điện thế 1,5V hay 6V nhưng đọc số chỉ trên vôn kế kém chính xác vì 20V lớn hơn nhiều so với 1,5V và 6V.

Ghi nhớ:

- Nguồn điện tạo ra giữa hai cực của nó một hiệu điện thế.

- Đơn vị đo hiệu điện thế là vôn, kí hiệu là vôn (V). Hiệu điện thế được đo bằng vôn kế.

- Số vôn ghi trên mỗi nguồn điện là giá trị của hiệu điện thế giữa hai cực của nó khi chưa mắc vào mạch.
