Trắc nghiệm Vật Lí 7 Bài 27 (có đáp án): Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch nối tiếp



Trắc nghiệm Vật Lí 7 Bài 27 (có đáp án): Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch nối tiếp

Bài 1: Nếu hai bóng đèn A và B được mắc song song và nối vào nguồn điện thì nếu bóng đèn A bị đứt dây tóc thì:

Quảng cáo

A. độ sáng của bóng đèn B vẫn không đổi vì hiệu điện thế ở hai đầu đèn B không đổi.

B. độ sáng của bóng đèn B tăng lên vì cường độ dòng điện tập trung vào một bóng.

C. độ sáng của bóng đèn B giảm vì mạch chỉ còn một bóng.

D. bóng đèn B cũng bị đứt dây tóc theo.

Nếu hai bóng đèn A và B được mắc song song và nối vào nguồn điện thì nếu bóng đèn A bị đứt dây tóc thì độ sáng của bóng đèn B vẫn không đổi vì hiệu điện thế ở hai đầu đèn B không đổi ⇒ Đáp án A

Bài 2: Hiệu điện thế giữa hai đầu đoạn mạch gồm hai bóng đèn như nhau mắc nối tiếp có giá trị nào dưới đây?

A. bằng tổng các hiệu điện thế trên mỗi đèn.

B. nhỏ hơn tổng các hiệu điện thế trên mỗi đèn.

C. bằng hiệu điện thế trên mỗi đèn.

D. lớn hơn tổng các hiệu điện thế trên mỗi đèn.

Hiệu điện thế giữa hai đầu đoạn mạch gồm hai bóng đèn như nhau mắc nối tiếp có giá trị bằng tổng các hiệu điện thế trên mỗi đèn U = U1 + U2 ⇒ Đáp án A

Quảng cáo

Bài 3: Có 3 nguồn điện 4,5V; 6V; 9V và hai bóng đèn giống nhau đều ghi 6V, cần mắc song song hai bóng đèn này vào một trong ba nguồn điện trên. Dùng nguồn điện nào là phù hợp nhất?

A. 9V

B. 6V

C. 4,5V

D. nguồn điện nào cũng được

Dùng nguồn điện 6V là phù hợp nhất vì nó sử dụng cho hai bóng đèn giống nhau đều ghi 6V mắc song song ⇒ Đáp án B

Bài 4: Cho một nguồn điện 12V và hai bóng đèn giống nhau có ghi 6V. Để mỗi đèn đều sáng bình thường thì phải mắc mạch điện như thế nào?

A. Lần lượt nối hai đầu mỗi bóng đèn với hai cực của nguồn.

B. Hai bóng đèn mắc song song vào hai cực của nguồn.

C. Hai bóng đèn mắc nối tiếp vào hai cực của nguồn.

D. Không có cách mắc nào để cả hai đèn sáng bình thường.

Để mỗi đèn đều sáng bình thường thì phải mắc hai bóng đèn nối tiếp và mắc vào hai cực của nguồn ⇒ Đáp án C

Quảng cáo

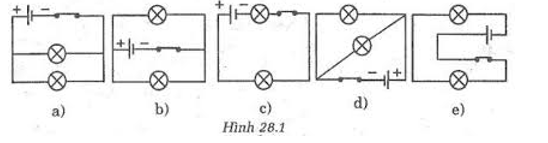

Bài 5: Cho các mạch điện như hình 28.1 dưới đây, hãy cho biết những sơ đồ nào hai bóng đèn được mắc song song.

Vật Lí lớp 7 | Chuyên đề: Lý thuyết - Bài tập Vật Lý 7 có đáp án

A. a – b – d

B. a – b – c - e

C. a – b – c

D. a – b – e

Hai bóng đèn mắc song song ở sơ đồ a, b và d ⇒ Đáp án A

Bài 6: Đặc điểm nào sau đây không phải là của mạch điện gồm hai đèn Đ1, Đ2 mắc song song?

A. Hai đèn có hai điểm nối chung.

B. Hiệu điện thế trên hai đèn có giá trị bằng nhau.

C. Nếu hai đèn giống hệt nhau thì sẽ sáng như nhau.

D. Cường độ dòng điện qua hai đèn có giá trị bằng nhau.

Nếu hai đèn khác nhau, cường độ dòng điện qua hai đèn khác nhau ⇒ Đáp án D

Bài 7: Chỉ ra nhận xét sai

Cho mạch điện như hình 28.1. Có các nhận xét như sau:

A. Số chỉ ampe kế A cho biết cường độ dòng điện qua mạch chính.

B. Khi khóa K, K1 đóng, K2 mở thì không có bóng đèn nào sáng.

C. Khi K, K2 đóng, K1 mở thì bóng đèn 2 và 3 sáng.

D. Số chỉ vôn kế V cho biết hiệu điện thế đặt trên bóng đèn 1 hoặc bóng đèn 2 hoặc bóng đèn 3.

Vật Lí lớp 7 | Chuyên đề: Lý thuyết - Bài tập Vật Lý 7 có đáp án

Khi khóa K, K1 đóng, K2 mở thì vẫn có bóng đèn sáng ⇒ Đáp án B

Bài 8: Cho ba đèn Đ1, Đ2, Đ3 mắc song song. Cường độ dòng điện qua mạch chính là 1A, cường độ dòng điện qua đèn Đ1 là 0,5A. Biết rằng hai đèn Đ2, Đ3 giống hệt nhau. Tìm cường độ dòng điện qua đèn Đ2 và Đ3.

Cường độ dòng điện qua đèn 2 và đèn 3 là I23 = I – I1 = 1 – 0,5 = 0,5 A

Vì hai đèn này giống nhau nên Vật Lí lớp 7 | Chuyên đề: Lý thuyết - Bài tập Vật Lý 7 có đáp án

Bài 9: Cho mạch điện có sơ đồ như hình 28.8, trong đó vôn kế chỉ U = 3V, ampe kế A chỉ I = 0,6A, ampe kế A1 chỉ l1 = 0,32A

a) Tìm số chỉ I2 của ampe kế A2

b) Tìm hiệu điện thế U1, U2 tương ứng ở hai đầu mỗi bóng đèn

c) Nếu đèn Đ1 bị hỏng thì ampe kế A chỉ 0,38A. Hỏi khi đó số chỉ của ampe kế A2 là bao nhiêu?

Vật Lí lớp 7 | Chuyên đề: Lý thuyết - Bài tập Vật Lý 7 có đáp án

a) Số chỉ của ampe kế A2: I2 = I - l1 = 0,6 - 0,32 = 0,28 (A)

b) U1 = U2 = U = 3V (Vì Đ1 // Đ2)

c) I2 = I = 0,38A.

Bài 10: Trong mạch điện có sơ đồ như hình 28.5, ampe kế có số chỉ I = 0,54A. Biết cường độ dòng điện đi qua đèn Đ1 lớn gấp hai lần cường độ dòng điện đi qua đèn Đ2.

a) Hãy tính cường độ dòng điện l1 và I2 tương ứng đi qua các đèn Đ1 và Đ2.

b) Hãy so sánh hiệu điện thế giữa hai đầu các đèn Đ1 và Đ2.

Vật Lí lớp 7 | Chuyên đề: Lý thuyết - Bài tập Vật Lý 7 có đáp án

a) l1 = 2I2.

Vì đèn 1 song song đèn 2 nên: I = l1 + I2 = I2 + 2I2 = 3I2 = 0,54

=> I2 = 0,18A; l1 = 2I2 = 0,36A.

b) Hiệu điện thế giữa 2 đầu các đèn Đ1 và Đ2 là bằng nhau vì Đ1 // Đ2.
